Description
Présentation du produit

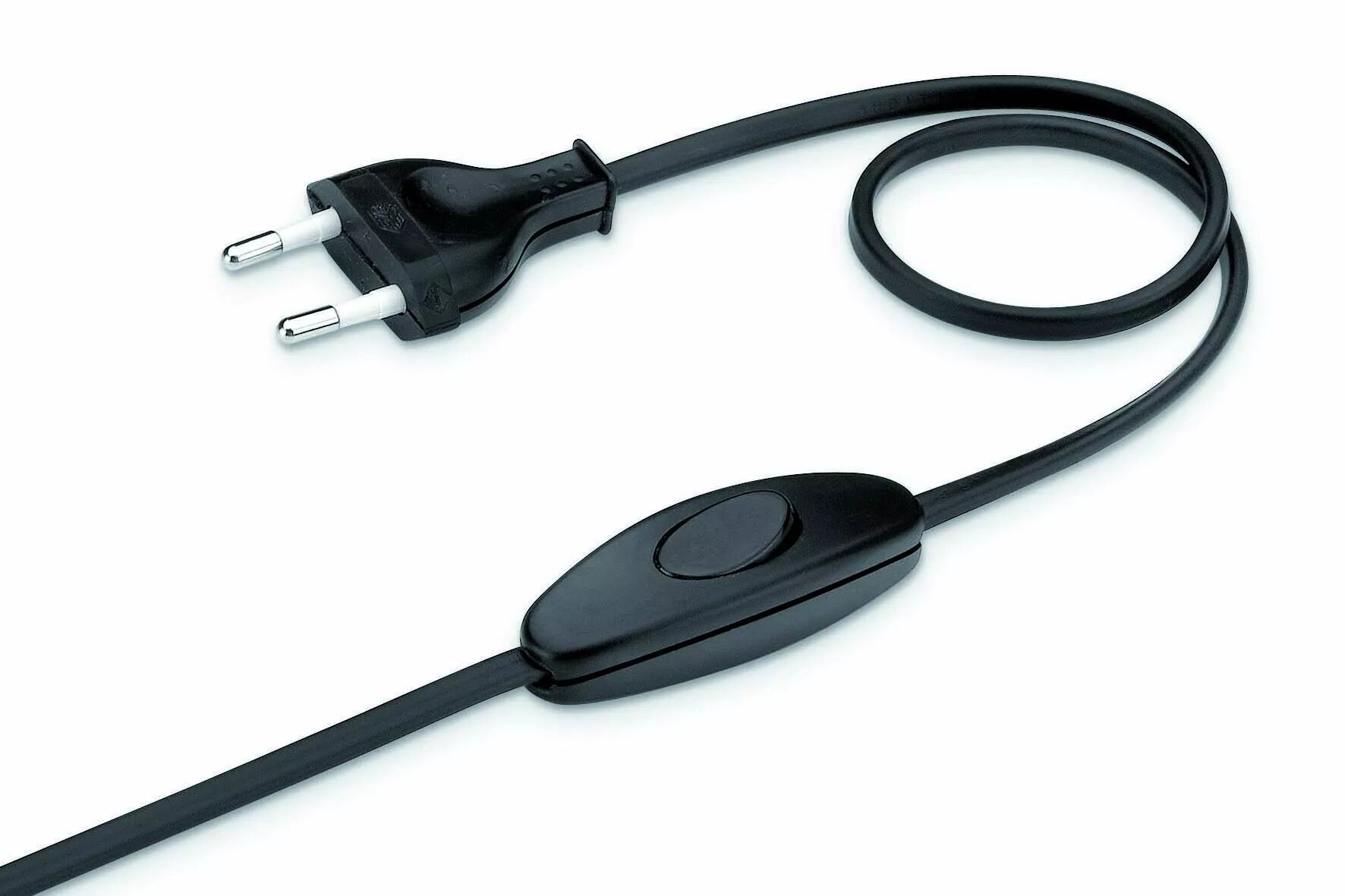

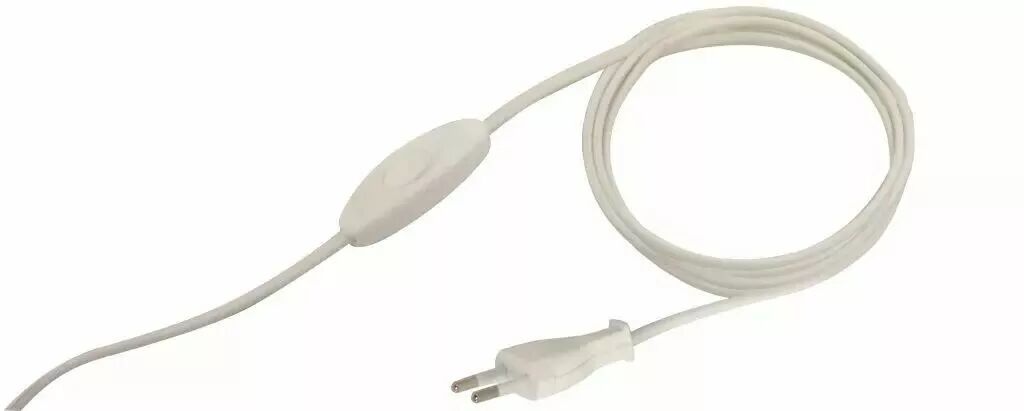

Le cordon Orbitec CO 1048 permet d'alimenter et de commander un luminaire de classe II, comme une lampe à poser conçue sans conducteur de terre. Il comprend une fiche européenne et un interrupteur à main.
L'interrupteur se trouve à 1 m de la fiche et à 50 cm de l'extrémité destinée au luminaire. Cette répartition aide à choisir une position de commande accessible.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 144005
- Référence Orbitec complémentaire : CO 1048
- Couleur : Blanc
- Longueur totale : 1,50 m
- Fiche à interrupteur : 1,00 m
- Interrupteur à extrémité libre : 0,50 m
- Câble : Plat H03VVH2-F, 2 x 0,75 mm²
- Interrupteur : Unipolaire, 2 A, 250 V
- Fiche : Européenne 2 pôles, 2,5 A, 250 V
- Extrémités : Embouts sertis ; gaine retirée sur 21 mm, conducteurs dénudés sur 7 mm
- Application : Luminaire de classe II
- Présentation : Non lové
- Homologations : HAR et ENEC
Utilisation et conseils pratiques
Pour quel luminaire ? Ce cordon à deux conducteurs convient à une lampe de classe II dont la protection repose sur une isolation double ou renforcée. Il ne remplace pas un cordon à trois conducteurs lorsqu'une liaison à la terre est nécessaire.
Vérifier la position de l'interrupteur Les 50 cm situés du côté luminaire déterminent la distance entre le point de raccordement et la commande. Prenez aussi en compte la longueur de câble qui passe à l'intérieur du pied de lampe.
Que signifie unipolaire ? L'interrupteur ouvre un seul conducteur. Pour intervenir dans la lampe, débranchez sa fiche : la position arrêt ne remplace pas ce débranchement.
