Description
Présentation du produit

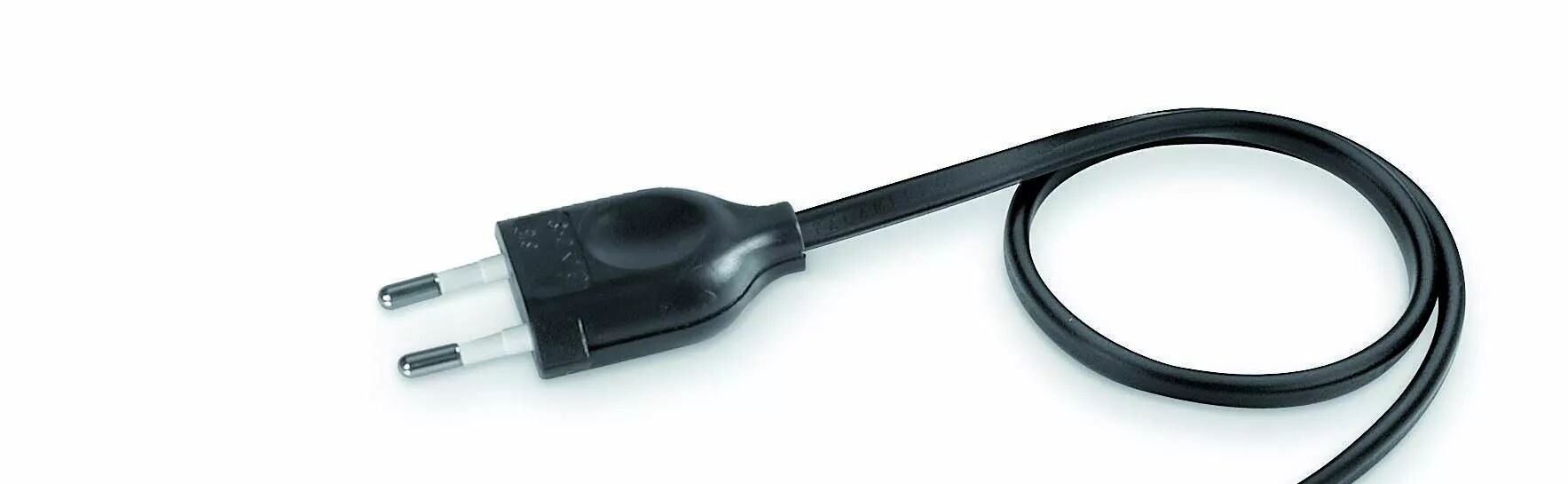

Le cordon Orbitec CO 1008 permet d'alimenter un luminaire avec un câble méplat noir de 1,5 m. Il est équipé d'une fiche européenne et se termine par des bouts libres avec embouts sertis pour le raccordement au luminaire.
Cette version sans interrupteur sur le câble convient à un luminaire disposant de sa propre commande ou commandé par son alimentation.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 144003
- Référence Orbitec complémentaire : CO 1008
- Longueur totale : 1,5 m
- Couleur : Noir
- Câble : Méplat 2 x 0,75 mm²
- Conducteur de terre : Non
- Fiche : Européenne
- Commande : Sans interrupteur
- Extrémité libre : Embouts sertis
- Type de câble : H03VVH2-F
- Caractéristiques de la fiche : 2,5 A, 250 V
- Application : Luminaire de classe II
- Marquage : HAR
- Dégainage en bout : 21 mm
- Dénudage des conducteurs : 7 mm
Utilisation et conseils pratiques
Comprendre la classe II La classe II repose sur une isolation double ou renforcée, sans raccordement de protection à la terre. Un cordon à deux conducteurs convient à un luminaire conçu pour cette protection ; il ne remplace pas un cordon avec terre sur un appareil de classe I.
Prévoir le cheminement Prévoyez un trajet compatible avec les 1,5 m disponibles, sans traction sur la fiche ou sur le raccordement. Le câble doit être maintenu par le dispositif prévu sur le luminaire.
Choisir le luminaire Vérifiez la section admise par les bornes et la forme de câble acceptée par le serre-câble. La fiche ne dispense pas de contrôler les caractéristiques électriques du luminaire.
