Description

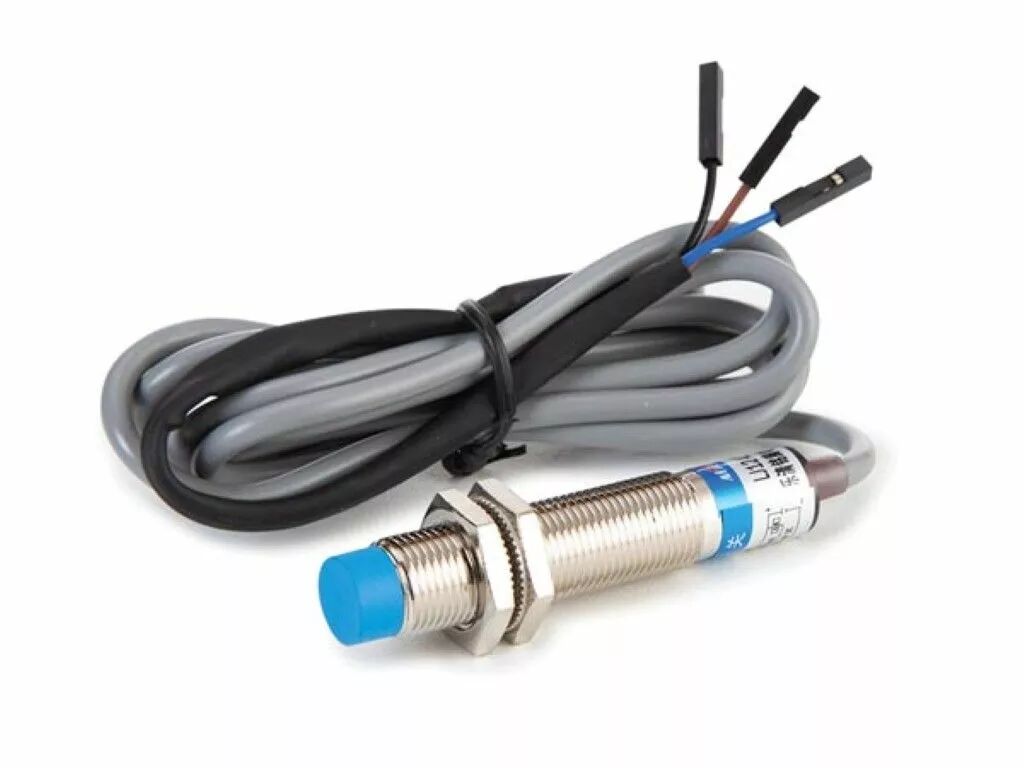

Ce capteur de proximité inductif de Whadda détecte les objets métalliques qui s'approchent du capteur (max. 4 mm) sans contact . Lorsque le capteur détecte un objet métallique, la LED rouge s'allume et la sortie de type NPN normalement ouverte (fil noir) est GND. Lorsque le capteur détecte un objet métallique, sa sortie électrique change d'état (ON/OFF). La sortie de ce capteur est NPN normalement ouverte, donc quand il détecte un objet la sortie sera GND et en état de repos VCC. Remarque : Alimentez le capteur avec max. 6 V et utilisez un optocoupleur entre le signal de sortie du capteur et l'entrée numérique de la carte pour la connexion à une carte compatible Arduino®.
Description
Le commutateur de détection de capteur de proximité inductif Whadda détecte avec précision les objets métalliques situés à moins de 4 mm de la tête du capteur. Lorsqu'un objet métallique est détecté, la LED rouge intégrée s'allume et le fil de signal noir est court-circuité en interne à la masse via un transistor NPN. Lorsqu'aucun objet n'est détecté, le signal est flottant/haute impédance.
Remarque : Il est recommandé de ne pas alimenter le capteur avec plus de 6 V et de mettre une résistance de protection en série entre la sortie du signal du capteur et l'entrée numérique de votre carte lorsqu'elle est connectée à une logique 5 V, telle que les cartes compatibles Arduino®.
Caractéristiques
Caractéristiques physiques
- Couleur primaire : Noir
- Couleurs supplémentaires : Bleu,Gris
- Couleurs supplémentaires détaillée : Métal
- Profondeur du produit : 3.5 cm
- Hauteur du produit : 15.5 cm
- Largeur du produit : 7.5 cm
- Poids Produit : 69 g
Caractéristiques techniques et performances
- Niveau de compétence en codage : 2
- Niveau de compétence en électronique : 1
- Niveau de compétence en mécanique : non
- Niveau de compétence en soudure : non
- Spécifications kits & modules : <ul>
<li>Tension d'alimentation: 6-36 V CC</li><li>courant max. : 300 mA<br></li>
<li>Modèle de capteur: LJ12A3-4-Z / BX</li>
<li>distance de détection: 4mm</li>
<li>signal de sortie: NPN (haute impédance lorsqu'aucun objet n'est présent, ou masse lorsqu'un objet est détecté)</li>
</ul>
Installation et montage
- Langues du manuel d'instructions : anglais
