Description
Présentation du produit

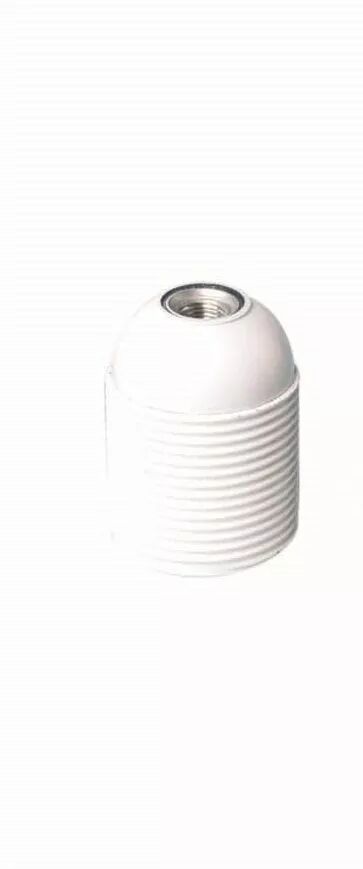

La douille Orbitec DO 3368 reçoit une ampoule à gros culot E27 dans un corps en bakélite. Sa chemise filetée permet de choisir le montage correspondant au luminaire.
Le câble sort par le filetage arrière, dans l'axe de la tige de fixation. La pastille possède des bornes à vis pour conducteurs rigides ou souples.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 140089
- Référence Orbitec complémentaire : DO 3368
- Culot : E27
- Matériau : Bakélite, résine phénolique
- Couleur : Blanche
- Chemise : Filetée
- Tension nominale : 250 V
- Intensité nominale : 4 A
- Connexion : Bornes à vis
- Conducteurs admis : Rigides ou souples de 0,5 à 2,5 mm²
- Fixation : Raccord métallique M10 x 1 avec vis de blocage de tige
- Sortie de câble : Par le filetage arrière
- Livraison : Trois parties pré-vissées, non bloquées, sans bague
- Finition : Vernie
Utilisation et conseils pratiques
Choisir une ampoule E27 E27 désigne le gros culot à vis de 27 mm. Vérifiez aussi la tension de la lampe, sa puissance et son encombrement par rapport au luminaire.
Prévoir le maintien de l'abat-jour Le filetage extérieur reçoit les bagues de maintien assorties. Comparez le passage de l'abat-jour et la place nécessaire au serrage avant de composer le montage.
Choisir le passage du câble Le passage arrière suit l'axe du raccord M10 x 1. Si le câble doit sortir sur le côté, choisissez une variante avec un trou latéral adapté.
