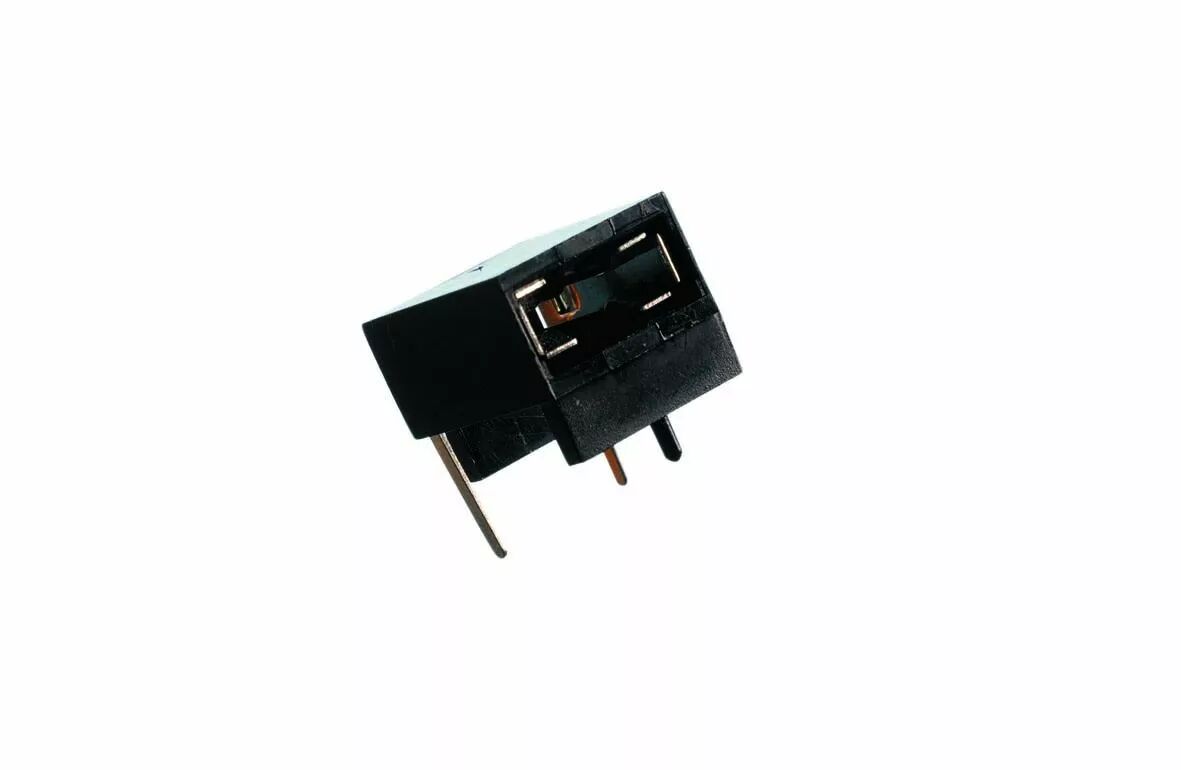

Douille W2,1D noire pour circuit imprimé, implantation à 90° (126505)

Présentation du produit

Cette douille positionne une lampe W2,1D dans le montage électronique prévu. L'implantation à 90° permet de sélectionner l'orientation adaptée à la carte et au dégagement disponible.

Caractéristiques techniques

• Marque : Orbitec
• Référence Orbitec : 126505
• Référence Orbitec complémentaire : DO 9845
• Culot : W2,1D, culot verre
• Corps : Polycarbonate noir
• Montage : Sur circuit imprimé, implantation à 90°
• Connexion : Soudure sur circuit imprimé
• Largeur du corps : 12 mm
• Longueur du corps : 14 mm

Utilisation et conseils pratiques

Choisir le culot La lampe doit posséder un culot W2,1D. Vérifiez aussi son encombrement et ses caractéristiques électriques : la désignation du culot ne définit pas la tension de la lampe.

Vérifier le circuit imprimé Le circuit imprimé porte les points de connexion de l'appareil. La position des sorties, leur orientation et l'espace disponible doivent correspondre à la douille avant montage.
