Description
Présentation du produit

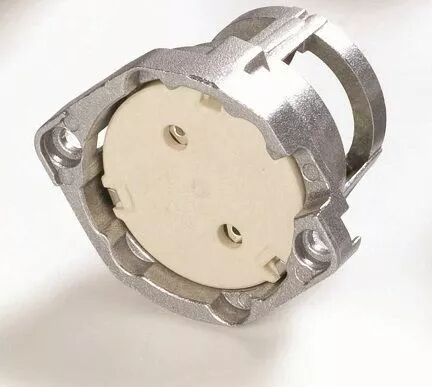

Cette douille PGZ12 est conçue pour recevoir une lampe à décharge du culot correspondant. Elle se monte par vis M4 sur les points de fixation prévus.
Le raccordement se fait par insertion automatique de conducteurs de 0,75 ou 1 mm².
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 127510
- Référence Orbitec complémentaire : DO 4364
- Culot : PGZ12
- Matières : Céramique / aluminium
- Tension nominale : 500 V
- Courant : 2 A
- Tension d'impulsion : 5 000 V
- Classement thermique de la douille : T280 °C
- Isolation : Simple
- Fixation : Vis M4
- Entraxe de fixation : 51 / 52 mm
- Connexion : Insertion automatique de conducteurs 0,75 ou 1 mm²
Utilisation et conseils pratiques
Vérifier le verrouillage Le culot doit s'engager dans les logements prévus puis se verrouiller sans forcer. Respectez sa désignation complète ; une autre douille à quart de tour n'est pas automatiquement compatible.
Distinguer alimentation et amorçage La tension d'impulsion correspond à une pointe brève lors de l'amorçage d'une lampe à décharge. Elle ne remplace pas la tension nominale de la douille. Vérifiez aussi la lampe, le ballast et l'amorceur de l'ensemble.
Choisir la protection électrique Cette référence est à simple isolation. Le montage doit apporter la protection prévue pour le luminaire ; ne la substituez pas automatiquement à une version à double isolation.
