Description
Présentation du produit

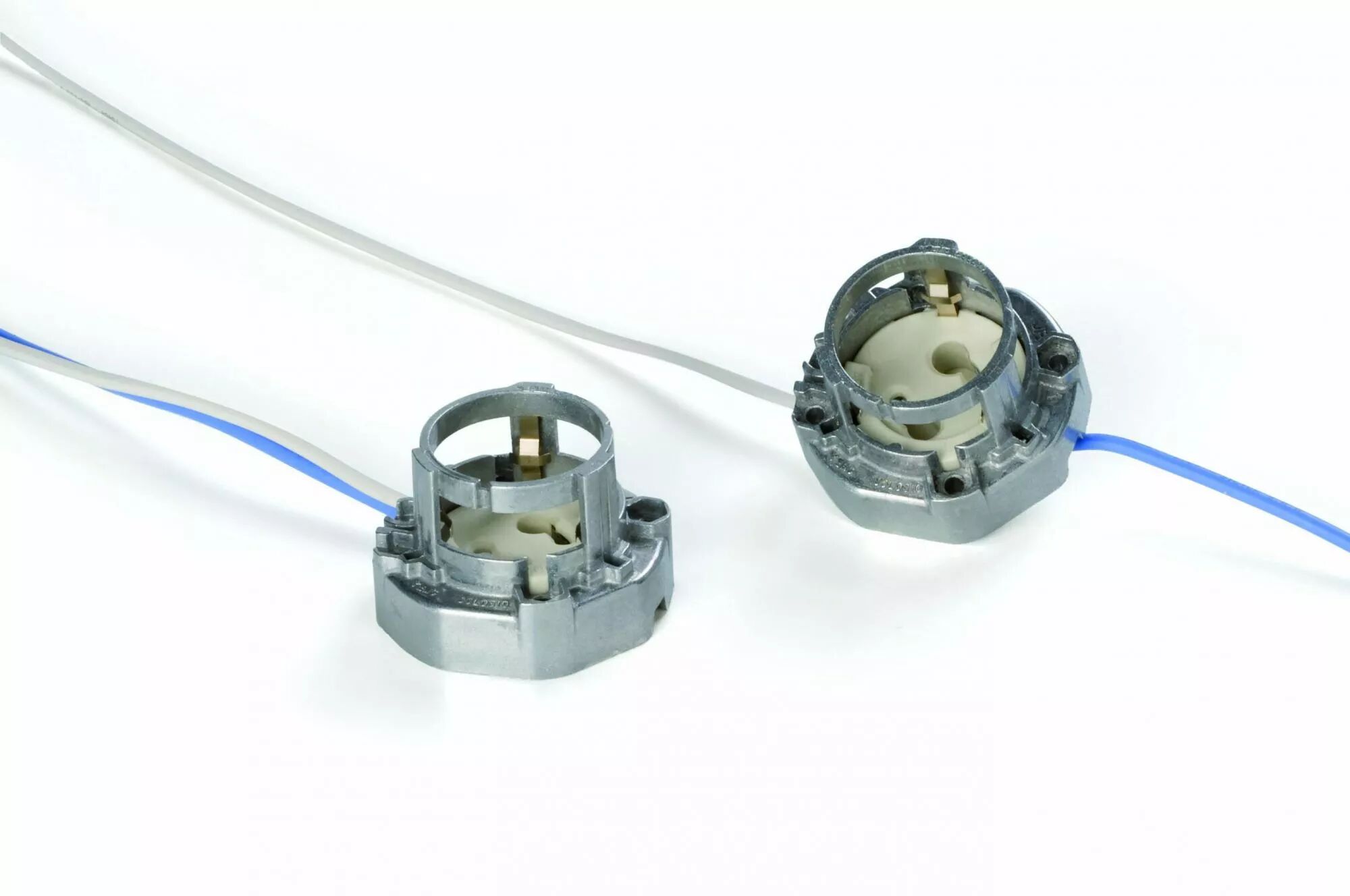

Cette douille PGZ18 est conçue pour recevoir une lampe à décharge du culot correspondant. Elle se monte par vis M4 sur les points de fixation prévus.
Les fils de 32 cm sortent par l'arrière pour le raccordement dans le luminaire.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 127511
- Référence Orbitec complémentaire : DO 4372
- Culot : PGZ18
- Matières : Céramique / aluminium
- Tension nominale : 500 V
- Courant : 2 A
- Tension d'impulsion : 5 000 V
- Classement thermique de la douille : T300 °C
- Isolation : Double
- Fixation : Vis M4
- Entraxe de fixation : 52 / 56 mm
- Fils : 1 mm², longueur 32 cm
- Classement thermique des fils : T180 °C
- Sortie des fils : Arrière
Utilisation et conseils pratiques
Vérifier le verrouillage Le culot doit s'engager dans les logements prévus puis se verrouiller sans forcer. Respectez sa désignation complète ; une autre douille à quart de tour n'est pas automatiquement compatible.
Distinguer alimentation et amorçage La tension d'impulsion correspond à une pointe brève lors de l'amorçage d'une lampe à décharge. Elle ne remplace pas la tension nominale de la douille. Vérifiez aussi la lampe, le ballast et l'amorceur de l'ensemble.
Comprendre la classe II La classe II repose sur une isolation double ou renforcée, sans raccordement de protection à la terre pour l'ensemble ainsi conçu. Le montage complet doit conserver cette isolation ; une pièce ajoutée seule ne transforme pas un luminaire existant en classe II.
