Description
Présentation du produit

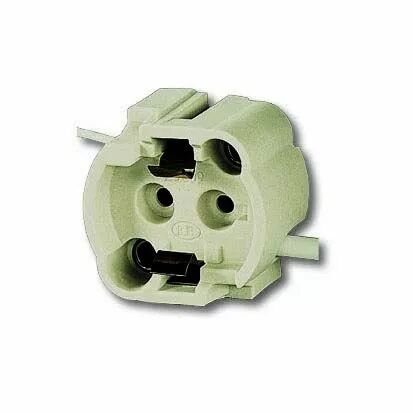

Cette douille GX12-1 en céramique assure le raccordement de la lampe dans le luminaire adapté. Les fils silicone prémontés de 250 mm rejoignent le câblage de l'appareil.
Elle est prévue pour les lampes suivantes : SDW-TG, 50 ou 100 W. Le culot et la puissance de la lampe doivent correspondre au montage et à son appareillage.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 127269
- Référence Orbitec complémentaire : DO 5715
- Culot : GX12-1
- Matière : Céramique
- Tension nominale : 1000 V
- Courant : 2 A
- Tension d'impulsion : 5 000 V
- Classement thermique de la douille : T180 °C
- Indice de protection : IP20
- Fils : Silicone, 0,75 mm², T180 °C, longueur 250 mm
- Lampes associées : SDW-TG, 50 ou 100 W
- Fixation : Vis M3
- Isolation : Classe II
Utilisation et conseils pratiques
Choisir le bon culot La lampe doit porter la désignation GX12-1. Des culots aux noms proches peuvent différer par la forme ou le diamètre de leurs contacts ; vérifiez la référence complète avant remplacement.
Distinguer tension et impulsion La tension d'impulsion concerne les pointes de tension d'amorçage admises par la douille. Elle ne constitue pas une tension d'alimentation permanente. La lampe, son appareillage et le câblage doivent former un ensemble adapté.
Distinguer les températures La douille est classée T180 °C et ses fils T180 °C. Le montage doit respecter ces deux limites, ainsi que celles des autres composants.
Comprendre la classe II La classe II repose sur une isolation double ou renforcée pour la protection contre les chocs électriques. Ce composant s'intègre dans un montage conçu pour cette protection ; son utilisation seule ne rend pas l'ensemble du luminaire conforme à la classe II.
