Description
Présentation du produit

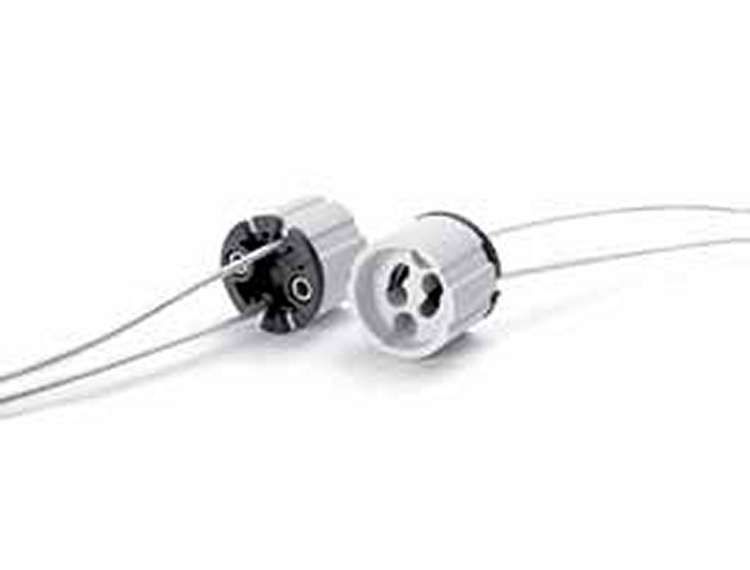

La douille Orbitec DO 4344 est une version GZ10 à double isolation destinée aux montages en classe II. Elle associe un corps en stéatite à une double gaine en téflon.
Son profil à bords droits reçoit une lampe GZ10 dichroïque ou une lampe GU10 à réflecteur aluminium. Le luminaire doit rester adapté aux conditions thermiques de la lampe choisie, notamment au dégagement de chaleur vers l'arrière des lampes dichroïques.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 127149
- Référence Orbitec complémentaire : DO 4344
- Culot : GZ10, acceptant également les lampes GU10
- Isolation : Double isolation, pour classe II
- Matériau : Stéatite
- Gaine : Double gaine en téflon
- Tension nominale : 250 V
- Intensité nominale : 2 A
- Classement thermique de la douille : T250 °C
- Fils : Longueur 25 cm ; T250 °C
- Dimensions (diamètre x hauteur) : 28 x 22 mm
- Certification : ENEC
Utilisation et conseils pratiques
À quoi sert la classe II ? Un luminaire de classe II protège contre les chocs électriques par une isolation double ou renforcée, sans dépendre d'une liaison de protection à la terre. Cette douille convient au remplacement d'un composant équivalent dans un luminaire conçu ainsi ; à elle seule, elle ne transforme pas un luminaire de classe I en classe II.
GZ10 ou GU10 : quelle ampoule choisir ? Le GZ10 est notamment utilisé sur des lampes halogènes à réflecteur dichroïque, qui évacuent une part importante de la chaleur vers l'arrière. Cette douille accepte aussi le culot GU10. Vérifiez le culot, la tension, la puissance admissible du luminaire et l'espace disponible pour l'ampoule.
Remplacer une douille de spot Comparez le corps de 28 x 22 mm, la longueur des fils de 25 cm et la double isolation avec la pièce d'origine. Pour une lampe de remplacement, vérifiez également la tension et les contraintes thermiques du spot.
