Description
Présentation du produit

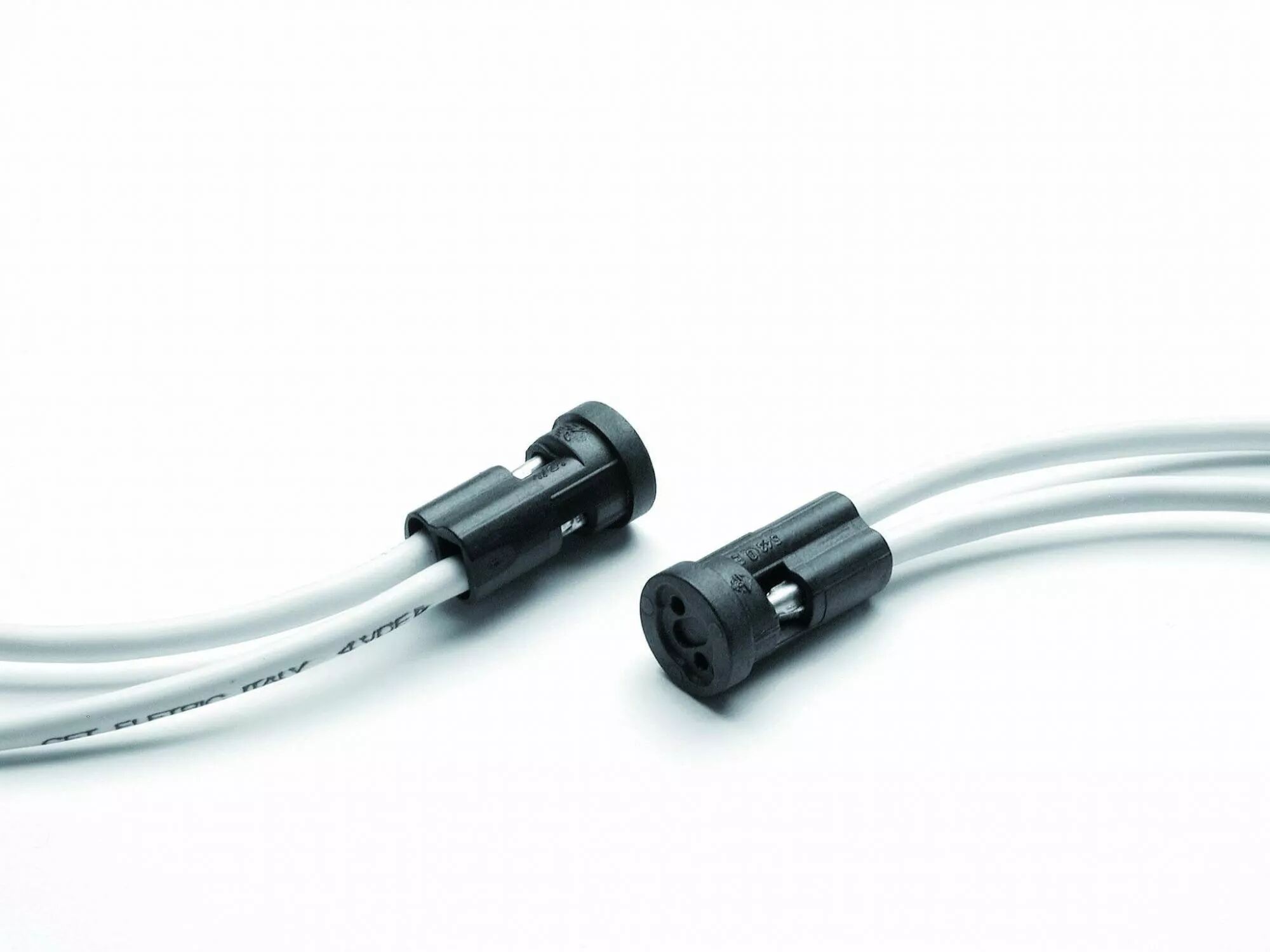

Cette douille miniature reçoit une lampe halogène G4 très basse tension dans un support tubulaire adapté. Son faible diamètre permet l'intégration dans le logement prévu par le luminaire.
Les fils de 900 mm permettent le raccordement à l'intérieur du montage.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 127326
- Référence Orbitec complémentaire : DO 5403
- Type : Douille miniature G4
- Matière : Thermoplastique
- Tension : 24 V
- Courant : 4 A
- Classement thermique de la douille : T220 °C
- Section du conducteur : 0,61 mm²
- Longueur de fil : 900 mm
- Diamètre extérieur du fil : 1,4 mm
- Classement thermique du fil : T180 °C
- Montage : Encastré dans un tube de diamètre 7,7 à 7,8 mm
- Diamètre de tête : 9 mm
- Longueur du corps : 16 mm
Utilisation et conseils pratiques
Choisir la lampe Vérifiez la désignation complète du culot parmi les formats admis : G4. L'écartement des broches ne suffit pas à établir la compatibilité ; leur forme et leur diamètre doivent aussi convenir à la douille.
Vérifier l'alimentation La limite de 24 V concerne la douille. La tension de la lampe et celle de son alimentation doivent correspondre ; cette douille ne transforme pas la tension électrique.
Distinguer les températures La douille est classée T220 °C et ses fils T180 °C. Le montage doit respecter les deux limites, ainsi que celles des autres composants du luminaire.
