Description
Présentation du produit

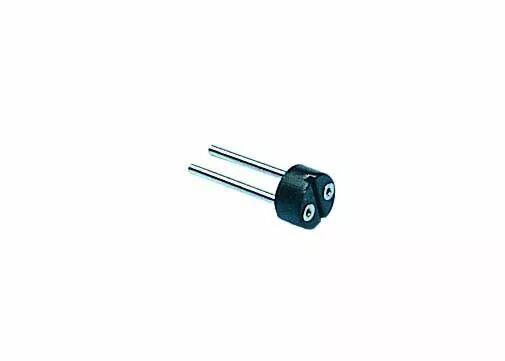

Cette douille permet d'intégrer une lampe miniature de signalisation dans un appareil électronique. Les contacts tubulaires reçoivent les broches de la lampe dans le format prévu.
L'implantation des sorties doit correspondre aux points de connexion du circuit.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 126506
- Référence Orbitec complémentaire : DO 9806
- Formats de lampe : T1 1/4
- Entraxe : 3,17 mm
- Corps : Polycarbonate noir
- Contacts : Tubes miniatures en laiton étamé
- Montage : Sur circuit imprimé
- Diamètre du corps : 5,5 mm
Utilisation et conseils pratiques
Comprendre l'entraxe L'entraxe de 3,17 mm est la distance entre les axes des contacts. Vérifiez cette cote et le format de lampe avant de choisir la douille : les variantes de 2,54 et 3,17 mm sont distinctes.
Comprendre le montage sur circuit imprimé Le circuit imprimé porte les pistes et les points de connexion de l'appareil. La position des sorties et l'espace disponible doivent correspondre au support de lampe avant montage.
Vérifier l'alimentation de la lampe La douille assure le raccordement des contacts. La tension et le courant nécessaires restent ceux de la lampe choisie et du circuit de l'appareil.
