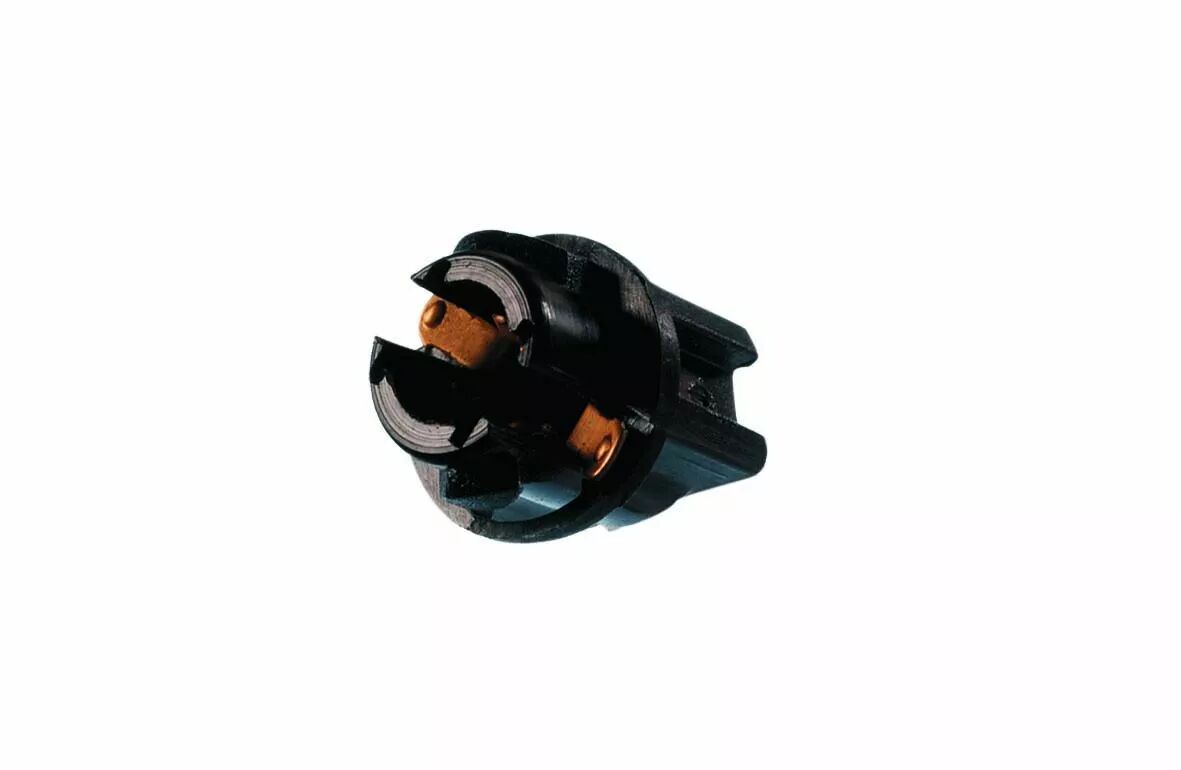

Douille W2 à contacts automatiques, verrouillage quart de tour, panneau 1 mm (127028)

Présentation du produit

Cette douille se positionne dans la découpe prévue du panneau, puis se verrouille par un quart de tour. Elle reçoit une lampe miniature W2 dans le montage de signalisation adapté.

Caractéristiques techniques

• Marque : Orbitec
• Référence Orbitec : 127028
• Référence Orbitec complémentaire : DO 9823
• Culot : W2, culot verre
• Contacts : Automatiques
• Montage : Par l'arrière dans une découpe de panneau
• Verrouillage : Rotation à 90°
• Épaisseur de panneau : 1 mm

Utilisation et conseils pratiques

Choisir la lampe W2 Cette douille reçoit une lampe miniature à culot verre W2. Vérifiez le format de la lampe, ses contacts et sa tension de fonctionnement ; le nom du culot ne définit pas à lui seul son alimentation.

Comprendre le quart de tour La rotation à 90° sert à verrouiller le support dans le panneau. Elle ne décrit pas le mode d'insertion de la lampe dans la douille.

Vérifier la découpe Le support nécessite une découpe et une épaisseur correspondant à son verrouillage. L'épaisseur de 1 mm ne suffit pas à définir la forme du logement.
