Description
Présentation du produit

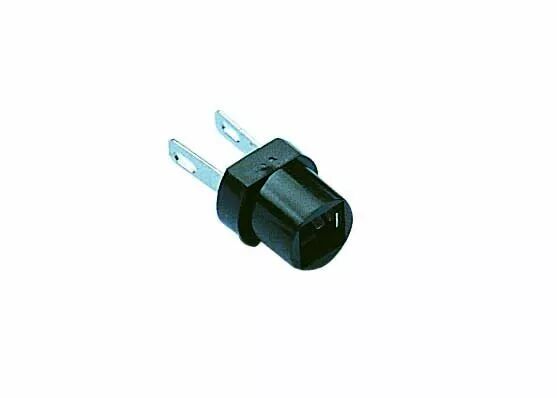

Cette douille permet d'installer une lampe miniature W2 dans la face avant d'un appareil. Le support s'introduit par l'arrière du panneau, tandis que les cosses assurent le raccordement des conducteurs.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 126514
- Référence Orbitec complémentaire : DO 9813
- Culot : W2, culot verre
- Montage : Par l'arrière de la face avant
- Perçage : Ø8 mm
- Contacts : Bronze étamé
- Connexion : Cosses à souder
Utilisation et conseils pratiques
Choisir la lampe W2 Cette douille reçoit une lampe miniature à culot verre W2. Vérifiez le format de la lampe, ses contacts et sa tension de fonctionnement ; le nom du culot ne définit pas à lui seul son alimentation.
Préparer le panneau Le perçage de 8 mm correspond au logement du support. Vérifiez également l'accès par l'arrière et la place disponible pour les cosses et le câblage.
Prévoir le raccordement Les cosses servent au raccordement par soudure. Le câblage doit rester maintenu dans l'appareil pour éviter les efforts sur les contacts et les soudures.
