Description
Présentation du produit

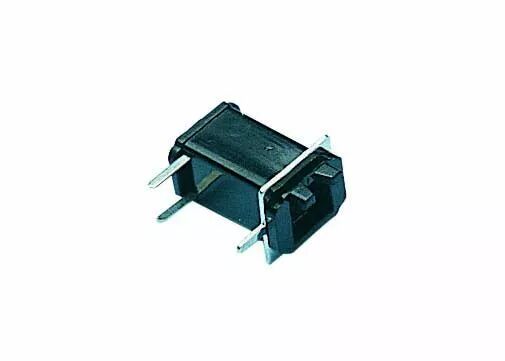

Cette douille positionne la lampe W2 horizontalement dans l'appareil. Elle convient à une implantation où le sens de la lampe et la disposition des sorties correspondent au circuit prévu.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 126510
- Référence Orbitec complémentaire : DO 9811
- Culot : W2, culot verre
- Type : Douille miniature de signalisation
- Montage : Horizontal sur circuit imprimé
- Connexion : Soudure sur circuit imprimé
Utilisation et conseils pratiques
Choisir la lampe W2 Cette douille reçoit une lampe miniature à culot verre W2. Vérifiez le format de la lampe, ses contacts et sa tension de fonctionnement ; le nom du culot ne définit pas à lui seul son alimentation.
Vérifier l'orientation Le montage horizontal définit la disposition de la lampe par rapport au circuit. Vérifiez le dégagement autour de la lampe et l'emplacement des points de connexion.
Comprendre le montage sur circuit imprimé Le circuit imprimé porte les pistes et les points de connexion de l'appareil. La position des sorties et l'espace disponible doivent correspondre au support de lampe avant montage.
