Description
Présentation du produit

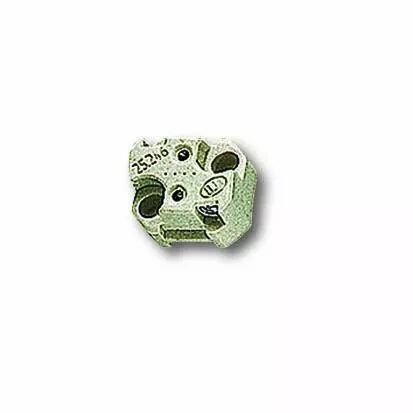

Cette douille permet de raccorder une lampe du culot adapté par insertion des conducteurs. Le système de connexion maintient le fil de façon permanente après insertion.
La fixation peut se faire par vis ou par clipsage dans le support correspondant.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 127264
- Référence Orbitec complémentaire : DO 5503
- Culots admis : GX5,3 et GY6,35
- Tension : 50 V
- Courant : 5 A
- Classement thermique : T250 °C
- Connexion : Automatique, fil non retirable après insertion
- Conducteurs : Rigides ou souples, diamètre maximal 1,8 mm
- Fixation : À visser ou à clipser
Utilisation et conseils pratiques
Choisir la lampe Vérifiez la désignation complète du culot parmi les formats admis : GX5,3 et GY6,35. L'écartement des broches ne suffit pas à établir la compatibilité ; leur forme et leur diamètre doivent aussi convenir à la douille.
Préparer le raccordement Vérifiez le conducteur et sa position avant insertion. Le fil ne peut plus être retiré une fois engagé dans la connexion.
Vérifier l'alimentation La limite de 50 V concerne la douille. La tension de la lampe et celle de son alimentation doivent correspondre ; cette douille ne transforme pas la tension électrique.
