Description
Présentation du produit

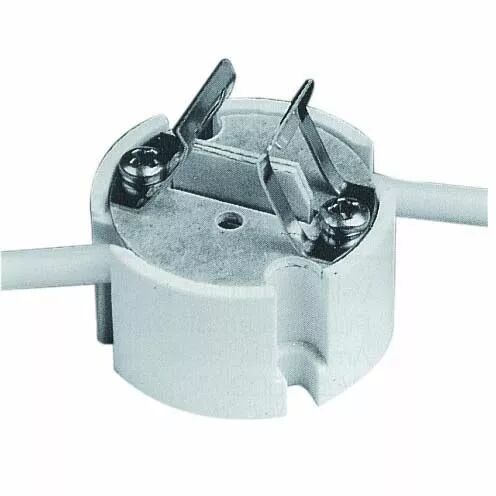

Cette douille reçoit une lampe audiovisuelle à culot GZZ9,5. La géométrie des broches propre à cette version doit correspondre à celle de la lampe.
La douille est classée T200 °C et ses fils silicone T150 °C. À partir de 100 W, le montage doit assurer une ventilation suffisante.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 127211
- Référence Orbitec complémentaire : DO 5691
- Culot : GZZ9,5
- Broches de la lampe : Deux broches Ø2,4 mm
- Applications : Lampes halogènes ou à décharge pour audiovisuel
- Tension : 1 000 V
- Courant : 10 A
- Puissance maximale : 500 W
- Tension d'impulsion : 30 000 V
- Classement thermique de la douille : T200 °C
- Fils : Silicone AWG18, T150 °C, longueur 120 mm
- Température maximale aux broches de la lampe : 225 °C
Utilisation et conseils pratiques
Choisir le bon culot La lampe doit porter la désignation GZZ9,5. Des culots aux noms proches peuvent différer par la forme ou le diamètre de leurs contacts ; vérifiez la référence complète avant remplacement.
Distinguer tension et impulsion La tension d'impulsion concerne les pointes de tension d'amorçage admises par la douille. Elle ne constitue pas une tension d'alimentation permanente. La lampe, son appareillage et le câblage doivent former un ensemble adapté.
Prévoir le refroidissement Pour une lampe de 100 W ou plus, prévoyez une ventilation suffisante afin d'éviter la détérioration de la douille. La température des broches de la lampe ne doit pas dépasser 225 °C.
Distinguer les températures La douille est classée T200 °C et ses fils T150 °C. Le montage doit respecter ces deux limites, ainsi que celles des autres composants.
