Description
Présentation du produit

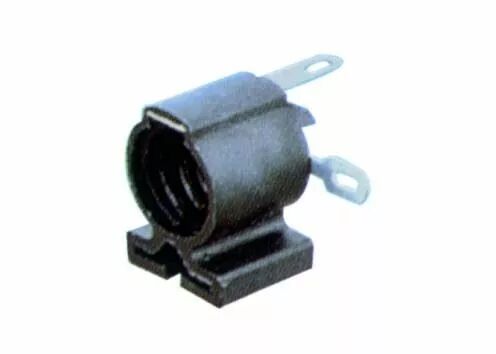

Cette douille miniature se monte sur une languette métallique adaptée grâce au guide intégré au corps. La fixation mécanique sur la languette est distincte du raccordement électrique par les cosses.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 126979
- Référence Orbitec complémentaire : DO 9899
- Culot : E10
- Corps : Thermoplastique autoextinguible
- Tension : 24 V
- Courant : 0,5 A
- Classement thermique : T80 °C
- Connexion : Cosses à souder
- Fixation : Guide pour languette métallique 10 x 1 mm
Utilisation et conseils pratiques
Comprendre la languette de montage Les dimensions 10 x 1 mm concernent la languette qui reçoit le guide de la douille. La languette sert au maintien mécanique ; les cosses assurent le raccordement électrique.
Prévoir les connexions Les cosses servent au raccordement par soudure. Le câblage doit rester maintenu dans l'appareil pour éviter les efforts sur les contacts et les soudures.
Choisir la tension de la lampe Le calibre 24 V concerne la douille. La tension de fonctionnement de la lampe doit correspondre à celle de son alimentation ; la douille ne transforme pas la tension.
