Description
Présentation du produit

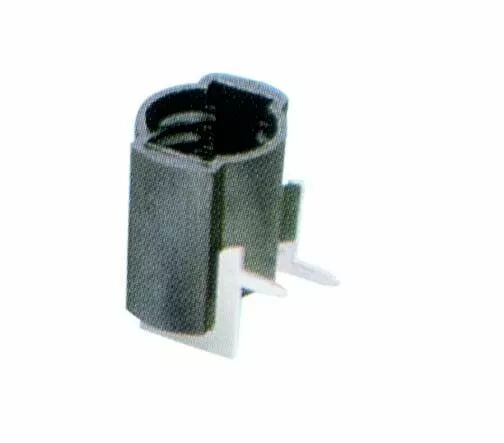

Cette douille reçoit une lampe miniature à vis E10 dans un appareil très basse tension. La configuration des sorties doit correspondre à la carte et à l'orientation de la lampe.
Le corps thermoplastique est autoextinguible ; le montage doit également respecter son classement thermique T80 °C.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 127057
- Référence Orbitec complémentaire : DO 9891
- Culot : E10
- Tension : 24 V
- Courant : 0,5 A
- Classement thermique : T80 °C
- Corps : Thermoplastique autoextinguible
- Montage : Sur circuit imprimé
- Version : Montage à 90°
Utilisation et conseils pratiques
Reconnaître E10 E10 désigne un petit culot à vis. Une lampe à baïonnette BA9s ne se monte pas sur ce type de douille, même si son ampoule présente un encombrement proche.
Vérifier le circuit imprimé Le circuit imprimé porte les points de connexion de l'appareil. La position des sorties, leur orientation et l'espace disponible doivent correspondre à la douille avant montage.
Choisir la tension de la lampe Le calibre 24 V concerne la douille. La tension de fonctionnement de la lampe doit correspondre à celle de son alimentation ; la douille ne transforme pas la tension.
