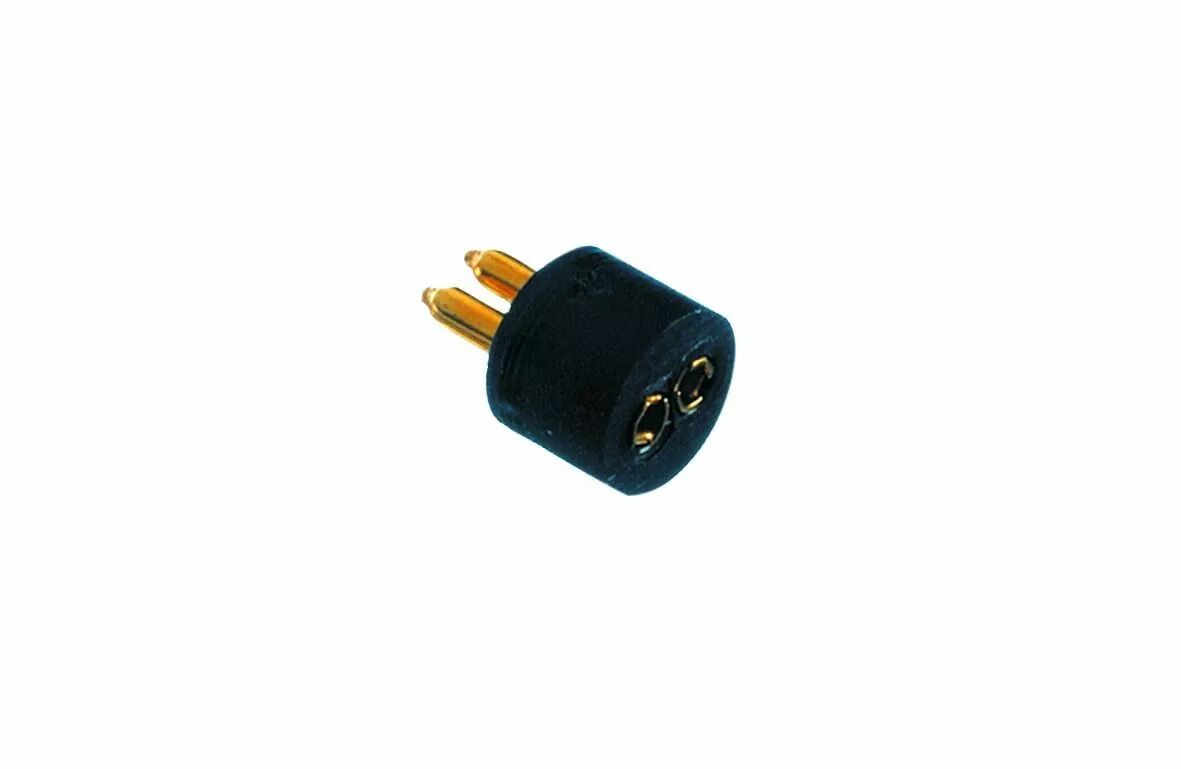

Douille miniature T3/4 et T1 RM, entraxe 1,27 mm, contacts dorés (127000)

Présentation du produit

Cette douille miniature reçoit les broches de la lampe dans un circuit de signalisation. Son entraxe de 1,27 mm permet de sélectionner la version correspondant à l'implantation de l'appareil.

Caractéristiques techniques

• Marque : Orbitec
• Référence Orbitec : 127000
• Référence Orbitec complémentaire : DO 9804
• Formats de lampe : T3/4 et T1 RM
• Entraxe : 1,27 mm
• Contacts : Dorés
• Montage : Sur circuit imprimé
• Diamètre du corps : 3,8 ±0,1 mm
• Hauteur du corps : 3,0 ±0,1 mm

Utilisation et conseils pratiques

Respecter l'entraxe L'entraxe mesure la distance entre les axes des contacts. La version 1,27 mm ne doit pas être confondue avec les douilles miniatures de 2,54 ou 3,17 mm.

Comprendre le montage sur circuit imprimé Le circuit imprimé porte les pistes et les points de connexion de l'appareil. La position des sorties et l'espace disponible doivent correspondre au support de lampe avant montage.
