Description
Présentation du produit

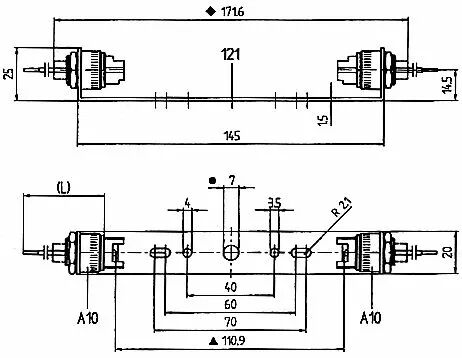

Cet ensemble reçoit une lampe R7s de 118 mm entre ses douilles. L'étrier assure leur positionnement et se fixe au luminaire par les passages pour vis M4.
Cette version possède un trou central de 11 mm.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 126857
- Référence Orbitec complémentaire : DO 7635
- Culot : R7s
- Longueur de lampe : 118 mm
- Partie isolante : Stéatite
- Corps : Aluminium
- Contact : Laiton nickelé
- Ressort : Acier inoxydable
- Support : Étrier métallique
- Fixation : Vis M4
- Tension : 250 V
- Courant : 6 A
- Classement thermique : T250 °C
- Fils : Silicone et gaine de verre, 0,75 mm², T180 °C, longueur 250 mm
- Trou central : Ø11 mm
Utilisation et conseils pratiques
Vérifier la longueur de lampe R7s désigne les contacts placés aux deux extrémités de la lampe. Le culot seul ne définit pas sa longueur : l'écartement des supports et le format de la lampe doivent correspondre.
Distinguer les températures La douille est classée T250 °C, tandis que les fils sont classés T180 °C. Le montage doit respecter les deux limites, ainsi que celles des autres composants du luminaire.
Préserver les connexions Les fils doivent rester à l'abri du pincement et ne pas transmettre de traction aux contacts. Leur cheminement doit convenir au logement et à la chaleur dégagée par la lampe.
