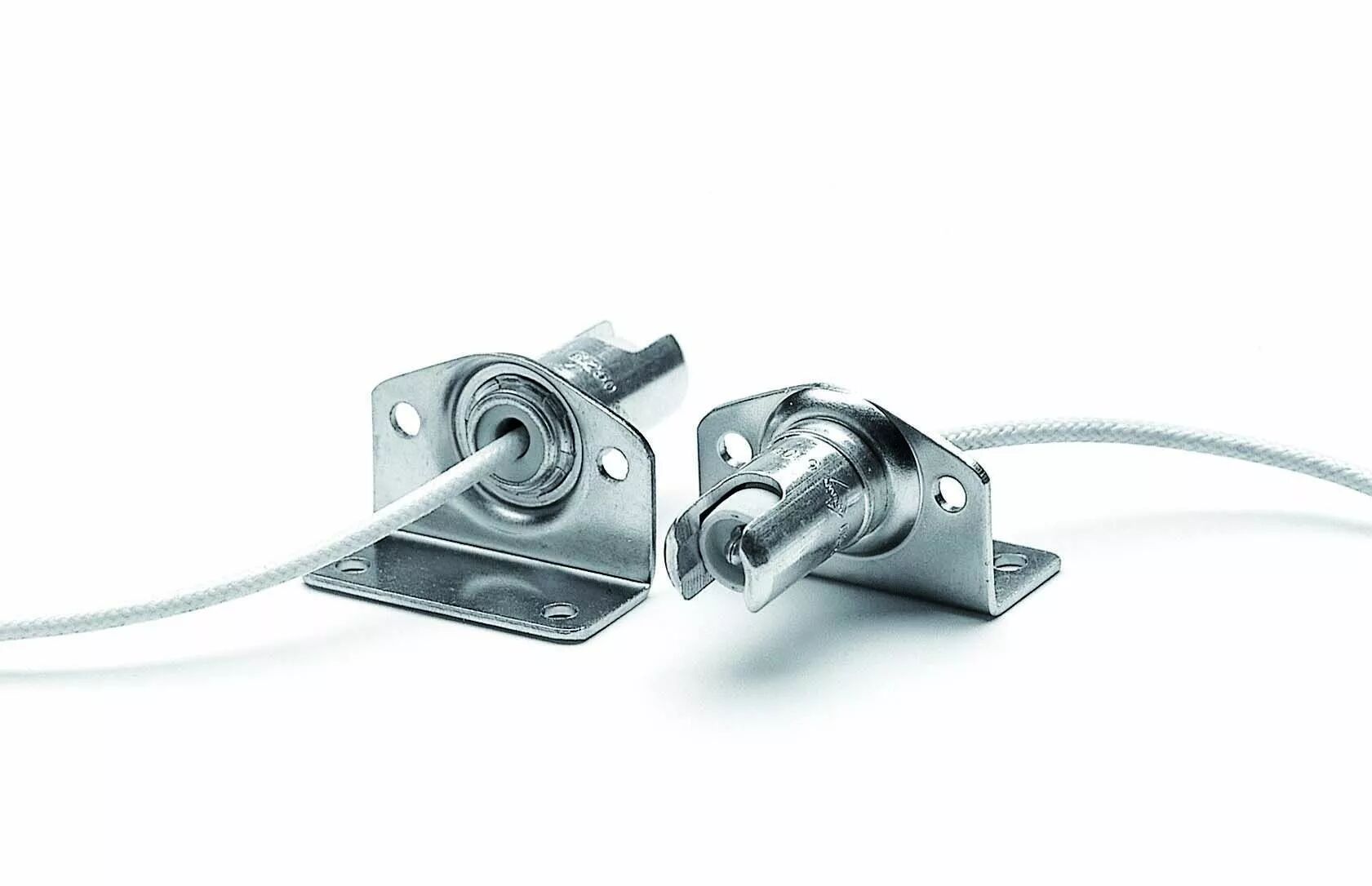

Douille R7s avec équerre coudée, fils 250 mm, 250 V 6 A T250 (141020)

Présentation du produit

Cette douille reçoit une extrémité de lampe R7s et se monte par son équerre métallique. La forme du support doit correspondre aux fixations disponibles dans le luminaire.

Caractéristiques techniques

• Marque : Orbitec
• Référence Orbitec : 141020
• Référence Orbitec complémentaire : DO 7623
• Culot : R7s
• Partie isolante : Stéatite
• Corps : Aluminium
• Contact : Laiton nickelé
• Ressort : Acier inoxydable
• Équerre : Métallique coudée
• Fixation : Trous de passage pour vis M4, entraxe prédéfini
• Tension : 250 V
• Courant : 6 A
• Classement thermique : T250 °C
• Fils : Silicone et gaine de verre, 0,75 mm², T180 °C, longueur 250 mm
• Livraison : À l'unité

Utilisation et conseils pratiques

Vérifier la longueur de lampe R7s désigne les contacts placés aux deux extrémités de la lampe. Le culot seul ne définit pas sa longueur : l'écartement des supports et le format de la lampe doivent correspondre.

Comparer la fixation Comparez la forme de l'équerre et l'emplacement des trous à la pièce remplacée. La douille opposée doit permettre un alignement correct de la lampe.

Distinguer les températures La douille est classée T250 °C, tandis que les fils sont classés T180 °C. Le montage doit respecter les deux limites, ainsi que celles des autres composants du luminaire.
