Description
Présentation du produit

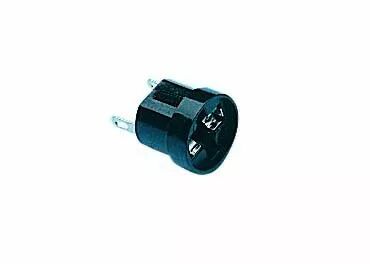

Cette douille reçoit une lampe miniature W2,1D et se positionne dans la découpe de la face avant. La forme à méplats du logement doit correspondre au corps du support.
La connexion s'effectue sur les cosses à souder.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 126522
- Référence Orbitec complémentaire : DO 9847
- Culot : W2,1D, culot verre
- Forme : Ronde
- Montage : Par l'avant du panneau
- Épaisseur de face avant : 1,5 mm
- Connexion : Cosses à souder
- Diamètre de collerette : 15 mm
- Découpe de panneau : 11,4 x 13,5 mm, tolérance +0,1 mm, forme à méplats
- Corps : Thermoplastique
Utilisation et conseils pratiques
Choisir le culot La lampe doit posséder un culot W2,1D. Vérifiez aussi son encombrement et ses caractéristiques électriques : la désignation du culot ne définit pas la tension de la lampe.
Distinguer collerette et découpe Le diamètre de 15 mm concerne la collerette visible. Le logement du panneau est une découpe à méplats de 11,4 x 13,5 mm ; ce n'est pas un simple perçage rond de 15 mm.
Prévoir les connexions Les cosses servent au raccordement par soudure. Le câblage doit rester maintenu dans l'appareil pour éviter les efforts sur les contacts et les soudures.
