Description
Présentation du produit

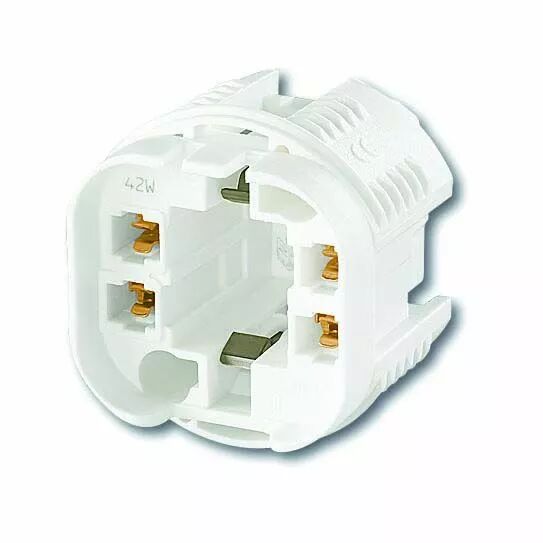

Cette douille reçoit une lampe G24Q4/GX24Q4 dans un luminaire à appareillage séparé. La version se choisit selon le culot, les points de fixation et la disposition des connexions.
Les caractéristiques de la lampe et de son ballast doivent correspondre au montage prévu.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 127212
- Référence Orbitec complémentaire : DO 1303
- Culot / format : G24Q4/GX24Q4
- Montage : ronde à clipser ou visser
- Tension : 250 V
- Courant : 2 A
- Classement thermique : T140 °C
- Forme : Ronde
- Boîtier : Fileté
- Fixation par vis : Verticale, trous Ø3,2 mm pour vis M3
- Nombre de broches de lampe : 4
Utilisation et conseils pratiques
Respecter le suffixe du culot Le support correspond à G24Q4/GX24Q4. Le chiffre final et la lettre D ou Q identifient une variante ; ne les ignorez pas lors du choix de la lampe.
Comparer la fixation La fixation et l'espace disponible doivent correspondre au support du luminaire. Vérifiez la découpe, l'orientation de la douille et le cheminement des conducteurs avant remplacement.
Vérifier l'appareillage La lampe doit correspondre au ballast et au câblage du luminaire. Une douille compatible mécaniquement ne suffit pas à valider un changement de puissance ou de technologie.
