Description
Présentation du produit

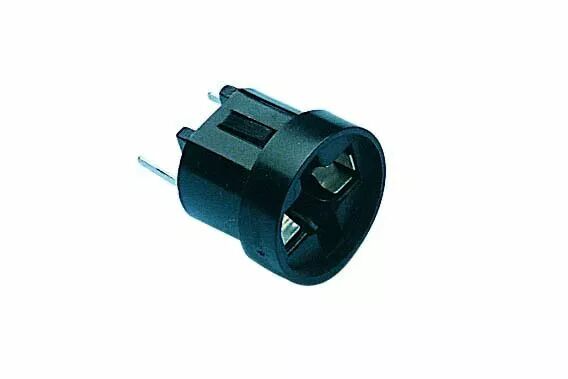

Cette douille reçoit une lampe miniature W2,1D et se positionne dans la découpe de la face avant. La forme à méplats du logement doit correspondre au corps du support.
Les picots assurent le raccordement au circuit imprimé de l'appareil.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 126520
- Référence Orbitec complémentaire : DO 9841
- Culot : W2,1D, culot verre
- Forme : Ronde
- Montage : Par l'avant du panneau
- Épaisseur de face avant : 1,5 mm
- Connexion : Picots pour circuit imprimé
- Diamètre de collerette : 15 mm
- Découpe de panneau : 11,4 x 13,5 mm, tolérance +0,1 mm, forme à méplats
- Longueur du corps hors picots : 14,5 mm
Utilisation et conseils pratiques
Choisir le culot La lampe doit posséder un culot W2,1D. Vérifiez aussi son encombrement et ses caractéristiques électriques : la désignation du culot ne définit pas la tension de la lampe.
Distinguer collerette et découpe Le diamètre de 15 mm concerne la collerette visible. Le logement du panneau est une découpe à méplats de 11,4 x 13,5 mm ; ce n'est pas un simple perçage rond de 15 mm.
Vérifier le circuit imprimé Le circuit imprimé porte les points de connexion de l'appareil. La position des sorties, leur orientation et l'espace disponible doivent correspondre à la douille avant montage.
