Description
Présentation du produit

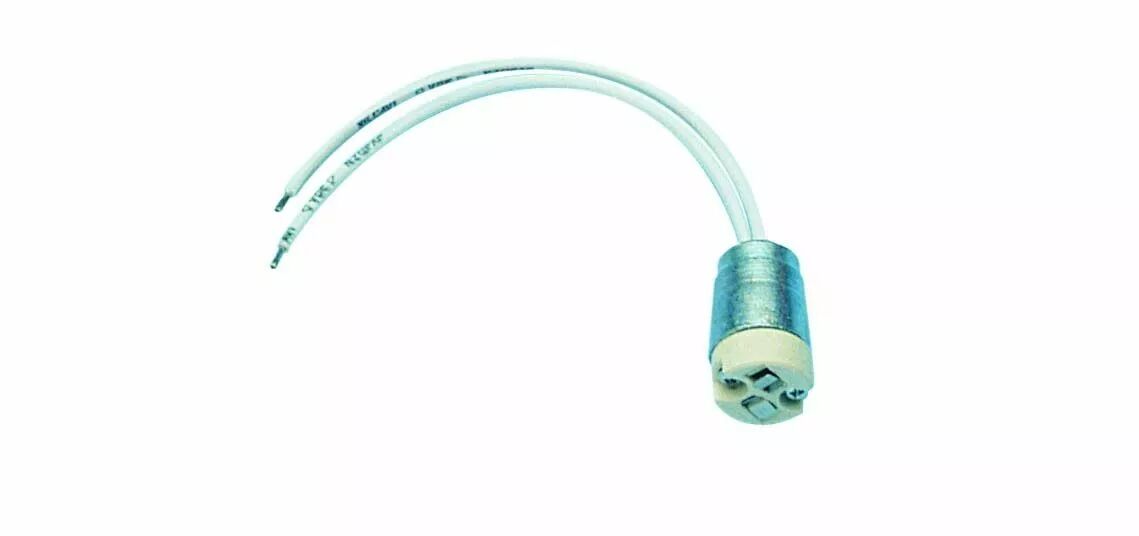

Cette douille est fixée par vis sur son socle fileté pour montage sur une tige de luminaire. Le support métallique fournit la liaison mécanique tandis que la stéatite porte les contacts de lampe.
Les fils silicone prémontés sont classés T180 °C.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 126803
- Référence Orbitec complémentaire : DO 5623
- Culots admis : G4, GX5,3, GX6,35 et GY6,35
- Douille : Stéatite
- Support : Zamak zingué blanc
- Fixation de la douille : Vissée sur le socle
- Raccord du socle : M10 x 1
- Tension : 24 V
- Courant : 10 A
- Classement thermique de la douille : T350 °C
- Fils : Silicone, longueur 150 mm, T180 °C
Utilisation et conseils pratiques
Choisir la lampe Vérifiez la désignation complète du culot parmi les formats admis : G4, GX5,3, GX6,35 et GY6,35. L'écartement des broches ne suffit pas à établir la compatibilité ; leur forme et leur diamètre doivent aussi convenir à la douille.
Comprendre M10 x 1 M10 x 1 désigne un raccord de fixation de diamètre nominal 10 mm et de pas 1 mm. Il sert à fixer le support sur la tige du luminaire et ne désigne pas le culot de la lampe.
Distinguer les températures La douille est classée T350 °C et ses fils T180 °C. Le montage doit respecter les deux limites, ainsi que celles des autres composants du luminaire.
