Présentation du produit

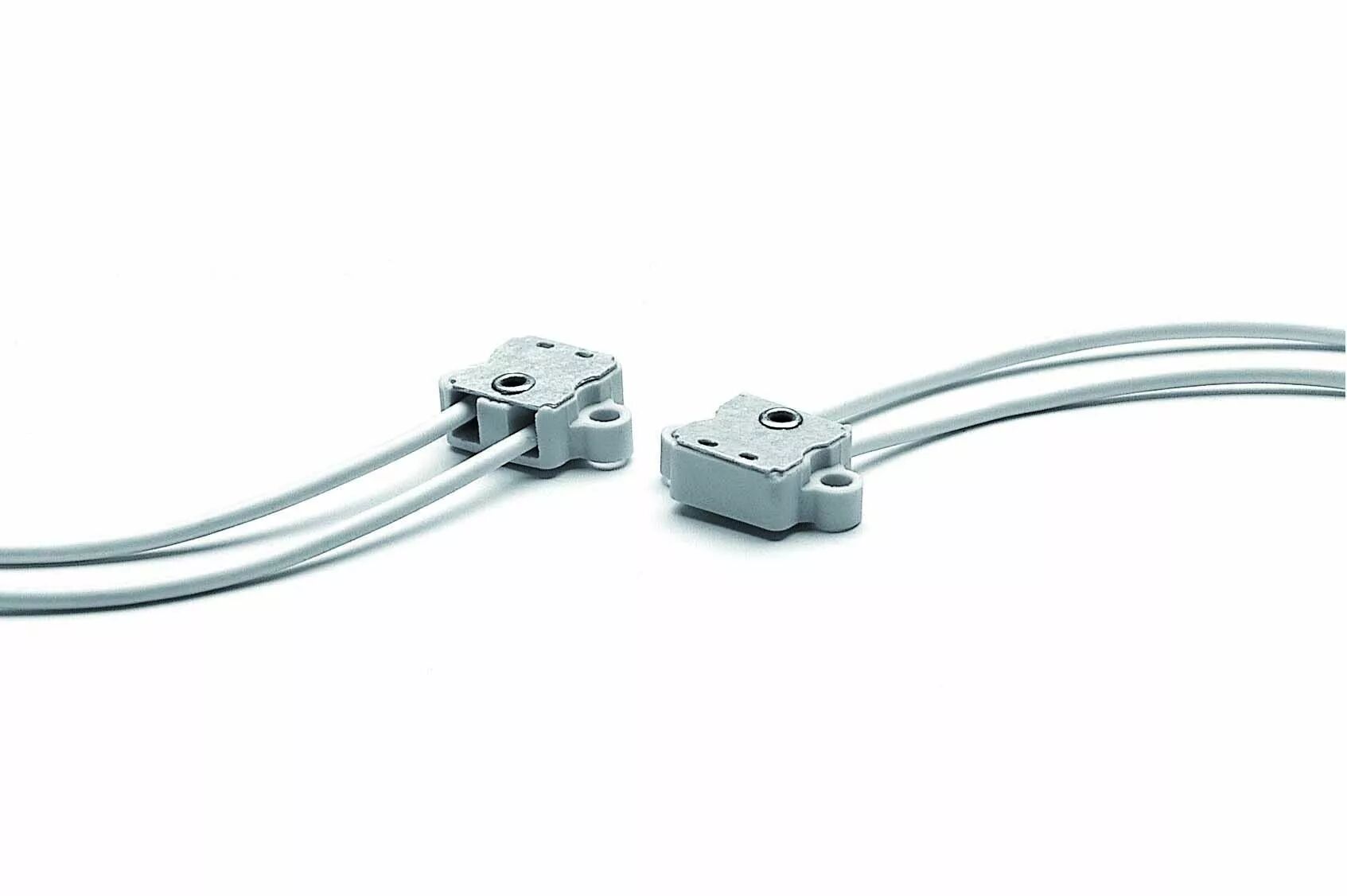

Cette douille reçoit les lampes à broches des formats indiqués et se fixe par vis M3. Les conducteurs sont soudés électriquement aux contacts.
La forme des points de fixation doit correspondre au logement du luminaire.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 141085
- Référence Orbitec complémentaire : DO 5591
- Culots admis : G4, GX5,3, G6,35 et GY6,35
- Matière : Stéatite avec protection en mica
- Contacts : Nickel pur
- Tension : 24 V
- Courant en G4 : 4 A
- Courant pour les autres culots admis : 10 A
- Classement thermique de la douille : T300 °C
- Fils : Silicone, 0,75 mm², longueur 125 mm, T180 °C
- Fixation : Vis M3
Utilisation et conseils pratiques
Choisir la lampe Vérifiez la désignation complète du culot parmi les formats admis : G4, GX5,3, G6,35 et GY6,35. L'écartement des broches ne suffit pas à établir la compatibilité ; leur forme et leur diamètre doivent aussi convenir à la douille.
Respecter le calibre propre au culot Le courant admissible en G4 est limité à 4 A sous 24 V. La valeur de 10 A ne doit pas être appliquée à une lampe G4 sur ces références.
Distinguer les températures La douille est classée T300 °C et ses fils T180 °C. Le montage doit respecter les deux limites, ainsi que celles des autres composants du luminaire.
