Description
Présentation du produit

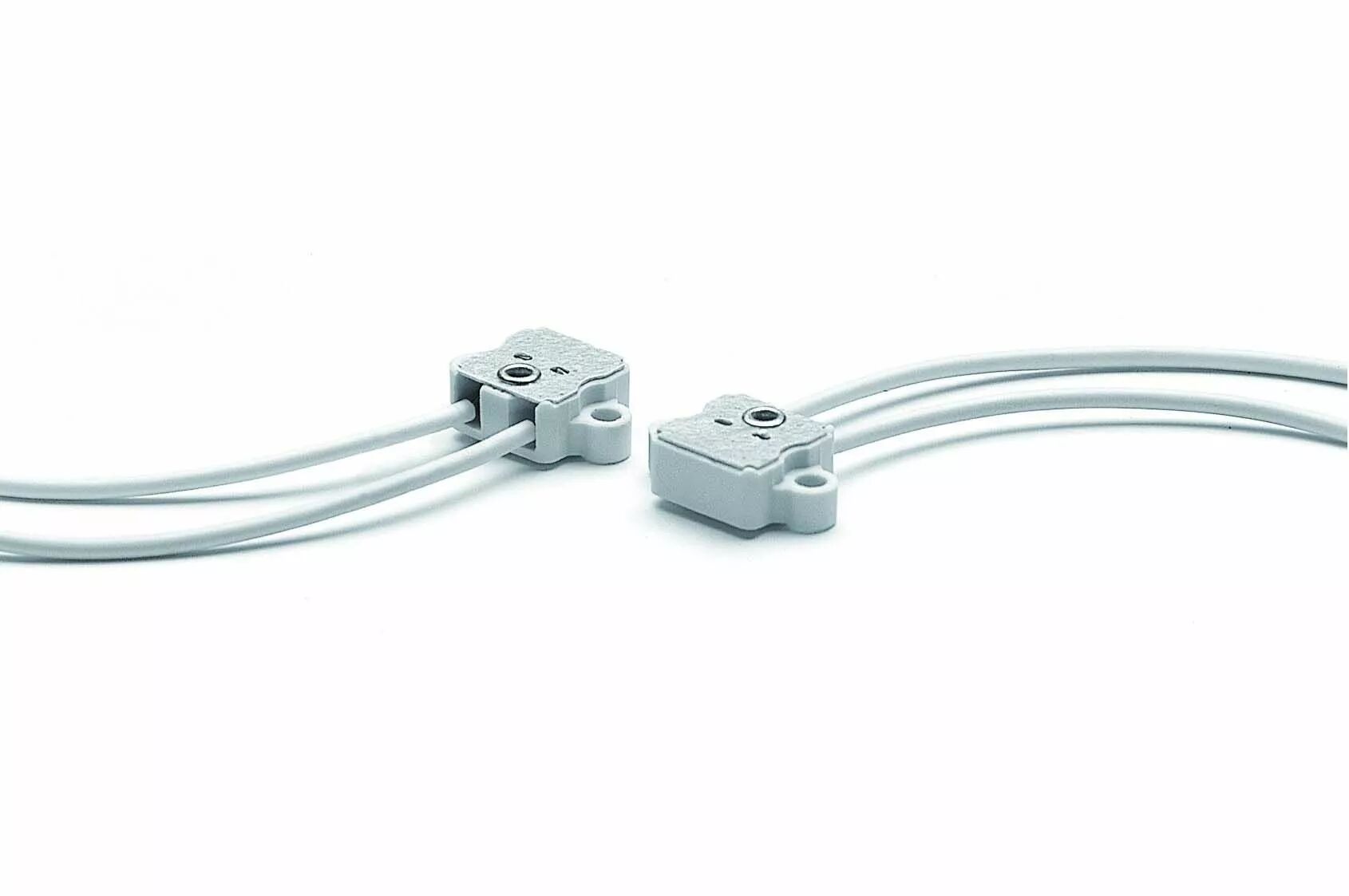

Cette douille reçoit les lampes à broches des formats indiqués et se fixe par vis M3. Les conducteurs sont soudés électriquement aux contacts.
Cette variante possède des trous de fixation excentrés.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 126951
- Référence Orbitec complémentaire : DO 5595
- Culots admis : G4, GX5,3, G6,35 et GY6,35
- Matière : Stéatite avec protection en mica
- Contacts : Nickel pur
- Tension : 24 V
- Courant en G4 : 4 A
- Courant pour les autres culots admis : 10 A
- Classement thermique de la douille : T300 °C
- Fils : Silicone, 0,75 mm², longueur 125 mm, T180 °C
- Fixation : Vis M3, trous excentrés
Utilisation et conseils pratiques
Choisir la lampe Vérifiez la désignation complète du culot parmi les formats admis : G4, GX5,3, G6,35 et GY6,35. L'écartement des broches ne suffit pas à établir la compatibilité ; leur forme et leur diamètre doivent aussi convenir à la douille.
Respecter le calibre propre au culot Le courant admissible en G4 est limité à 4 A sous 24 V. La valeur de 10 A ne doit pas être appliquée à une lampe G4 sur ces références.
Distinguer les températures La douille est classée T300 °C et ses fils T180 °C. Le montage doit respecter les deux limites, ainsi que celles des autres composants du luminaire.
