Description
Présentation du produit

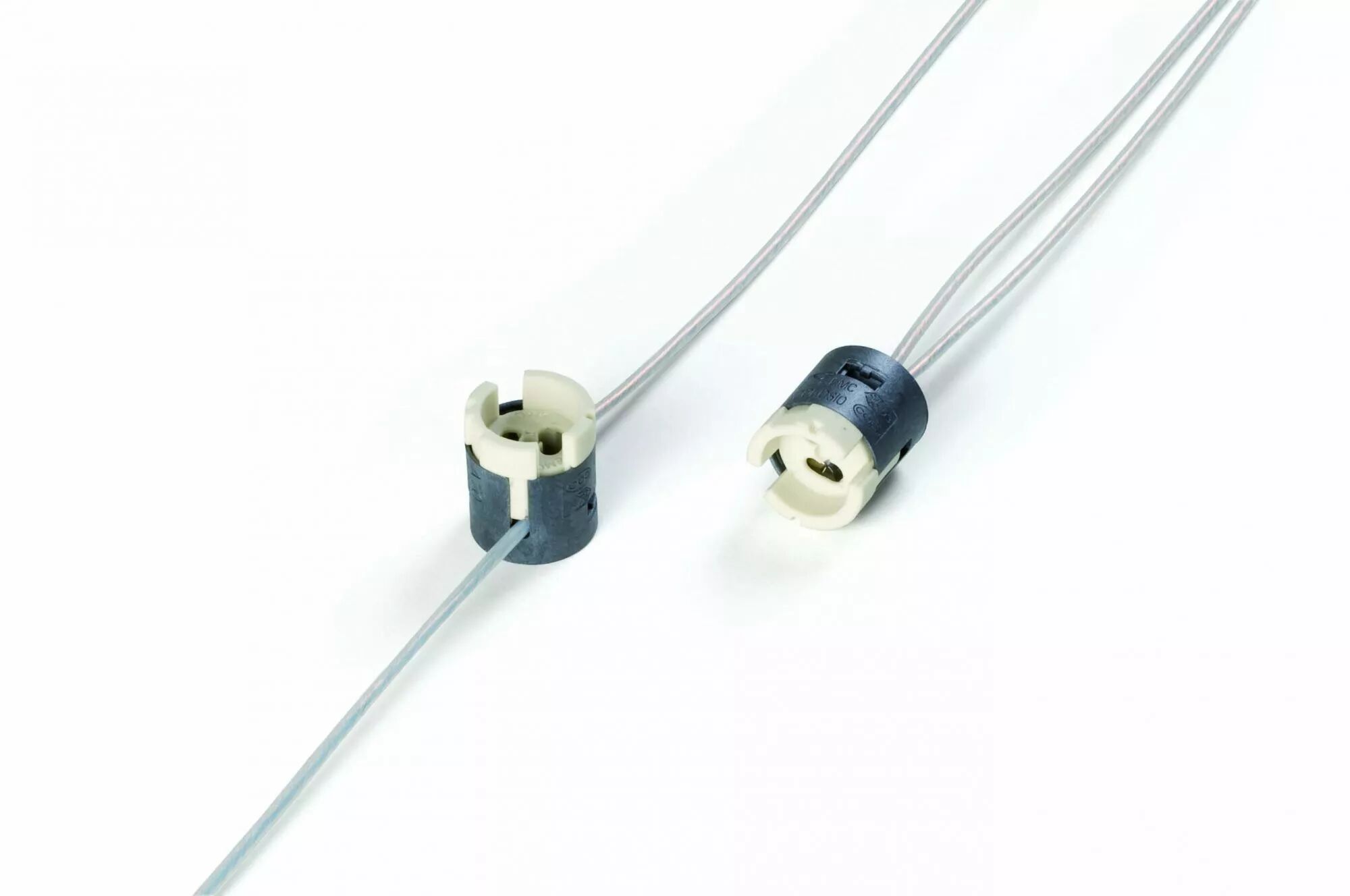

Cette douille GU6,5 est prévue pour un luminaire de classe II conçu pour une lampe à décharge de ce culot. Le raccordement s'effectue par les fils sortant sur le côté.
La fixation sur le support utilise des vis M3 ; les équerres assorties permettent d'adapter le montage.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 127505
- Référence Orbitec complémentaire : DO 4308
- Culot : GU6,5
- Matières : Stéatite / PPS
- Tension nominale : 500 V
- Courant : 2 A
- Tension d'impulsion : 2 500 V
- Classement thermique de la douille : T260 °C
- Indice de protection : IP20
- Isolation : Double
- Sortie des fils : Latérale
- Section des fils : 1,00 mm²
- Longueur des fils : 25 cm
- Classement thermique des fils : T250 °C, double isolation
- Fixation : Vis M3
Utilisation et conseils pratiques
Vérifier le verrouillage Le culot doit s'engager dans les logements prévus puis se verrouiller sans forcer. Respectez sa désignation complète ; une autre douille à quart de tour n'est pas automatiquement compatible.
Distinguer alimentation et amorçage La tension d'impulsion correspond à une pointe brève lors de l'amorçage d'une lampe à décharge. Elle ne remplace pas la tension nominale de la douille. Vérifiez aussi la lampe, le ballast et l'amorceur de l'ensemble.
Comprendre la classe II La classe II repose sur une isolation double ou renforcée, sans raccordement de protection à la terre pour l'ensemble ainsi conçu. Le montage complet doit conserver cette isolation ; une pièce ajoutée seule ne transforme pas un luminaire existant en classe II.
