Description
Présentation du produit

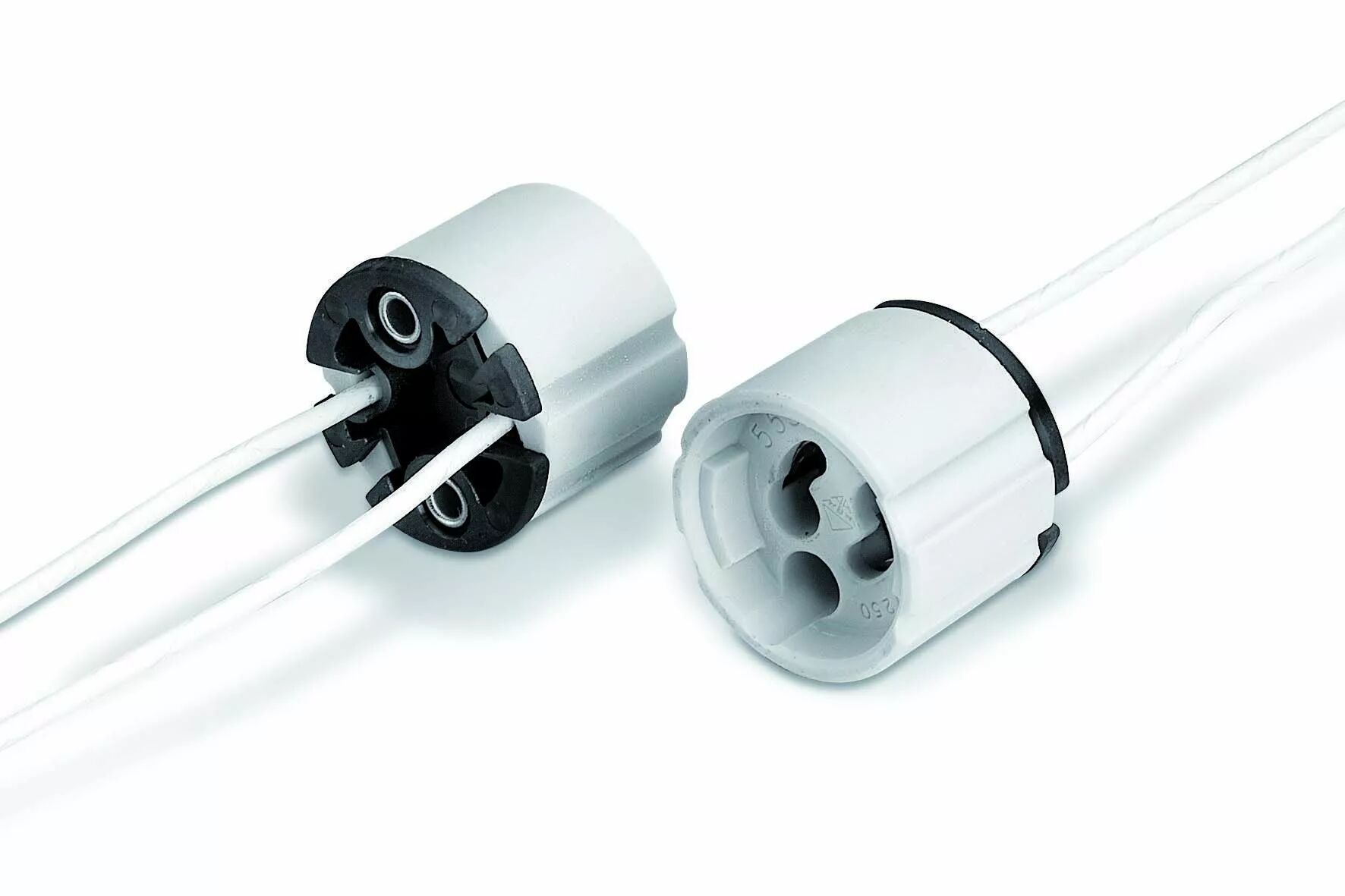

Cette douille GX10 est destinée aux luminaires de classe II conçus pour une lampe à décharge de ce culot. Elle se fixe par vis M3 et se raccorde par ses fils.
La température admissible de la douille et celle de ses fils sont deux limites distinctes à respecter dans le montage.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 127509
- Référence Orbitec complémentaire : DO 4360
- Culot : GX10
- Matières : Stéatite / PPS
- Tension nominale : 250 V
- Courant : 2 A
- Tension d'impulsion : 5 000 V
- Isolation : Double, pour montage en classe II
- Diamètre : 28 mm
- Hauteur : 22 mm
- Classement thermique de la douille : T250 °C
- Section des fils : 0,75 mm²
- Longueur des fils : 22 cm
- Classement thermique des fils : T180 °C
- Sortie des fils : Arrière ou latérale
- Fixation : Vis M3
Utilisation et conseils pratiques
Vérifier le verrouillage Le culot doit s'engager dans les logements prévus puis se verrouiller sans forcer. Respectez sa désignation complète ; une autre douille à quart de tour n'est pas automatiquement compatible.
Distinguer alimentation et amorçage La tension d'impulsion correspond à une pointe brève lors de l'amorçage d'une lampe à décharge. Elle ne remplace pas la tension nominale de la douille. Vérifiez aussi la lampe, le ballast et l'amorceur de l'ensemble.
Comprendre la classe II La classe II repose sur une isolation double ou renforcée, sans raccordement de protection à la terre pour l'ensemble ainsi conçu. Le montage complet doit conserver cette isolation ; une pièce ajoutée seule ne transforme pas un luminaire existant en classe II.
