Description
Présentation du produit

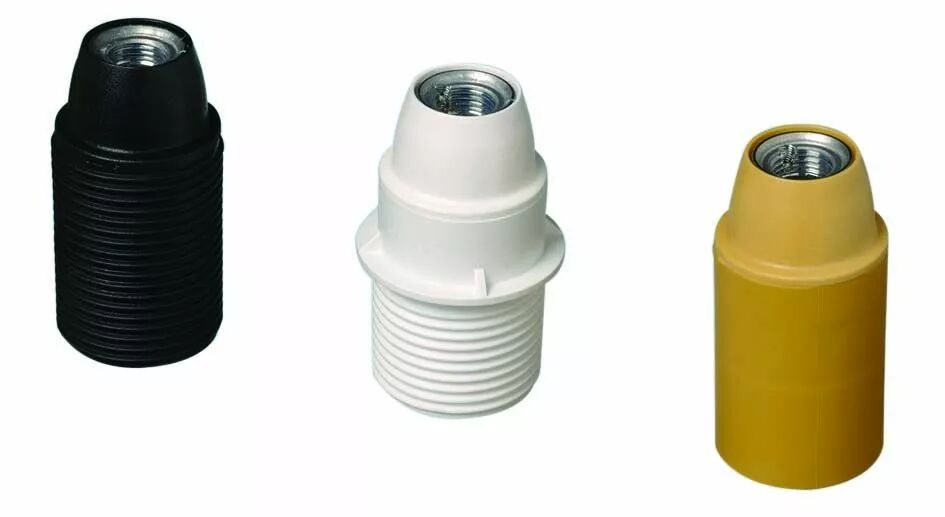

Cette douille E14 blanche équipe un luminaire alimenté par câble et fixé sur une tige M10 x 1. Elle comprend la chemise, la pastille de connexion et le capuchon.
Le capuchon possède un raccord fileté plastique et une vis de blocage de tige. Selon le montage, l'isolateur serre-câble 141118 et les bagues de maintien se choisissent séparément.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 140304
- Référence Orbitec complémentaire : DO 2260
- Type : Douille E14 complète
- Forme : Filetée
- Couleur : Blanche
- Matière : Thermoplastique teinté dans la masse
- Tension : 250 V
- Courant : 2 A
- Classement thermique : T190 °C
- Connexion : Pastille à vis
- Conducteurs : Rigides ou souples, 0,5 à 1,5 mm²
- Raccord : M10 x 1 en plastique, vis de blocage de tige
- Livraison : Trois parties prévissées, non bloquées ; sans bague
Utilisation et conseils pratiques
Choisir la lampe E14 désigne le petit culot à vis de diamètre nominal 14 mm. Choisissez une lampe E14 dont la tension et la puissance conviennent au luminaire ; la douille seule ne détermine pas sa puissance maximale.
Comprendre le raccord M10 x 1 M10 x 1 désigne le raccord de fixation sur la tige du luminaire : diamètre nominal 10 mm, pas 1 mm. Il se distingue du culot de la lampe et du filetage extérieur destiné aux bagues.
Terminer le montage La douille est livrée prévissée pour permettre son câblage. Après raccordement, terminez l'assemblage et le maintien du câble avant mise sous tension.
