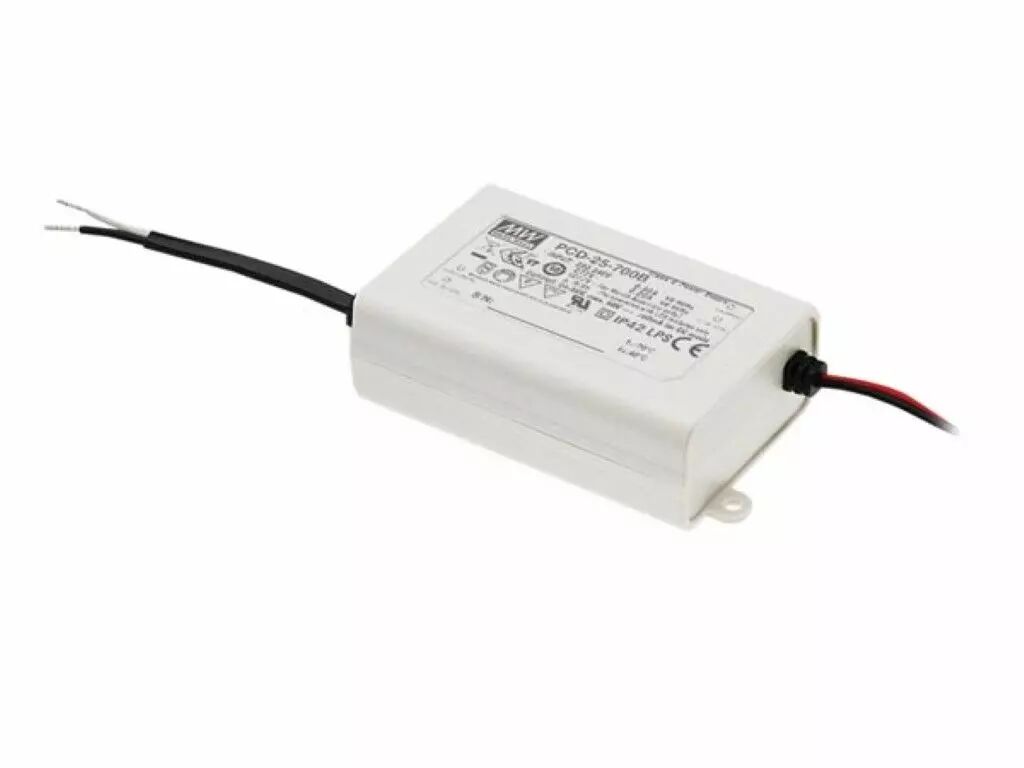

Driver De Led À Courant Constant - Variable - 1 Sortie - 350 Ma - 25 W (PCD-25-350B)

CARACTERISTIQUES :

-variation par coupure de phase
-fonctionne avec des variateurs TRIAC à front montant ou descendant
-modèles : 115 VCA ou 230 VCA
-fonction PFC active intégrée
-courant constant
-protections: court-circuit / surtempérature
-refroidissement par convection naturelle
-boîtier en plastique complètement isolé
-IP42
-classe II, sans mise à la terre
-convient à des applications d'éclairage à LED intérieur
-prétesté sur 100 % de la puissance
-économique / haute fiabilité


SPECIFICATIONS :

-sortie:
-courant nominal: 350 mA
-tension de service: 40 - 58 V
-± 5.0 %: ± 5.0 %
-puissance nominale: 20.3 W
-ondulation & bruit (max.): 4.6 Vp-p
-tension de sortie à vide : 60 V
-temps de démarrage: 500 ms / 230 VCA 2000ms / 115 VCA à charge maximale
-entrée:
-plage de fréquence: 47 - 63 Hz
-facteur de puissance (typ.): PF > 0.9 / 115 VCA, PF > 0.9 / 230 VCA, PF > 0.9 / 277 VCA à charge maximale
-rendement (typ.): 82%
-courant CA: 0.6A / 115 VCA, 0.3 A / 230 VCA, 0.2 A / 277 VCA
-courant d'appel (max.): démarrage à froid 10 A (twidth=20 µs mesuré à 50% Ipeak) à 115 VCA / 230 VCA
-nombre d'alimentations max. par disjoncteur 16 A: 80 unités (disjoncteur type B) / 80 unités (disjoncteur type C) à 230 VCA
-<0.5 mA 120 VAC / 240 VAC: < 0.5 mA 120 VCA / 240 VCA
-protection:
-court-circuit: mode hiccup, rétablissement automatique du système
-surchauffe: extinction de la tension de sortie, rétablissement automatique du système
-environnement:
-température de service: de -30 °C à +60 °C
-humidité de service: 20% - 95% RH sans condensation
-température de stockage, humidité: -40 - +80 °C, 10 - 95% RH
-± 0.03% / °C (0 - 50 °C): ± 0.03% / °C (0 °C - 50 °C)
-vibration: 10 - 500 Hz, 2G 12 min/1 cycle, durant 72 min le long des axes X, Y, Z
-sécurité & CEM:
-normes de sécurité: UL8750, CSA C22.2 No. 250.0-08 (sauf PCD-25-350, PCD-25-700), ENEC EN613471, EN61347-2-13, EN62384(type B), conforme IP42; design conforme à la norme UL60950-1, TUV EN60950-1, EN61347-1, EN61347-2-13
-tension de résistance: I/P-O/P:3.75K VCA
-résistance d'isolation: I/P-O/P:100M Ohms / 500 VCC / 25 °C / 70% RH
-émission CEM: conforme aux normes EN55015 (type B), EN61000-3-2 classe C ; EN61000-3-3, FCC part 18 équipement non destiné au grand public (type A)
-immunité CEM: conforme aux normes EN61000-4-2,3,4,5,6,8,11, EN55024,EN61547, niveau industrie légère, critère A
-autres:
-MTBF: 906.5 K h min MIL-HDBK-217F (25°C)
-dimensions: 84 x 57 x 29.5 mm (L x l x H)



Voir notice et fiche technique fabricant
