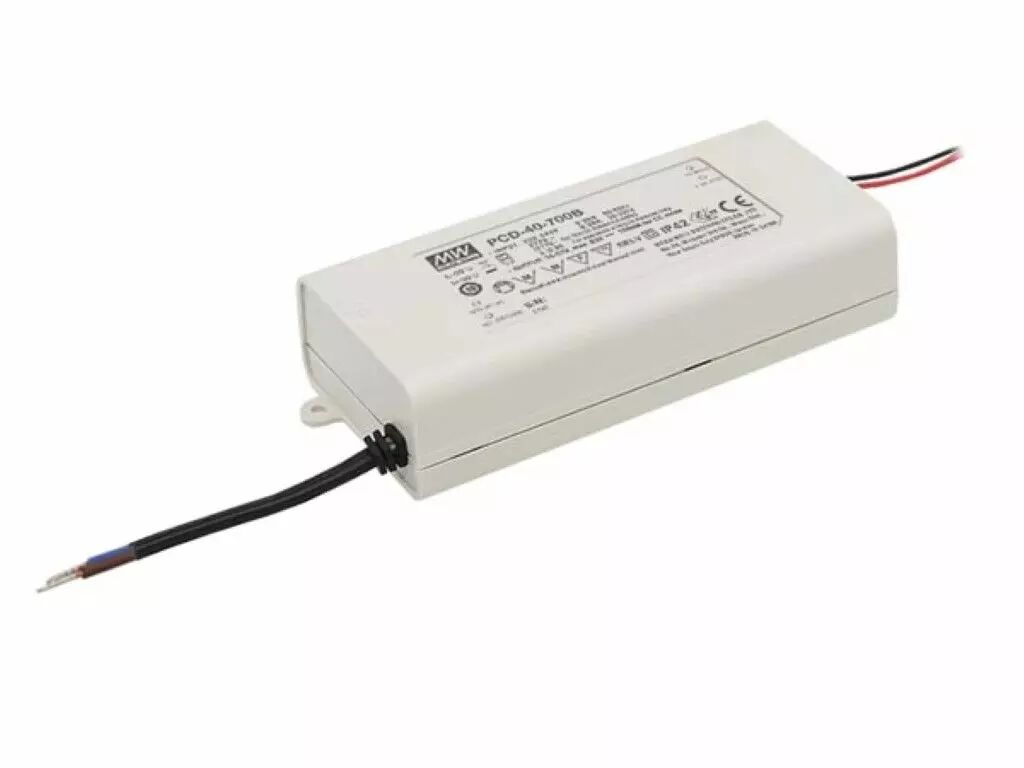

Driver De Led À Courant Constant - Variable - 1 Sortie - 700 Ma - 40 W (PCD-40-700B)
Description
CARACTERISTIQUES :
-variation par coupure de phase
-fonctionne avec des variateurs TRIAC à front montant ou descendant
-fonction PFC active intégrée
-courant constant
-protections: court-circuit / surtempérature
-refroidissement par convection naturelle
-boîtier en plastique complètement isolé
-IP30
-classe II, sans mise à la terre
-Classe 2
-convient à des applications d'éclairage à LED intérieur
-prétesté sur 100 % de la puissance
-haute fiabilité, économique
SPECIFICATIONS :
-sortie:
-courant nominal: 700 mA
-plage de tension: 34 - 57 V
-précision de courant: ± 5.0 %
-puissance nominale: 39.9 W
-ondulation & bruit (max.): 3.1 Vp-p
-tension de sortie à vide (max.): 63 V
-temps de démarrage: 500 ms / 230 VCA
-entrée:
-plage de tension: 180 - 295 VCA
-plage de fréquence: 47 - 63 Hz
-facteur de puissance (typ.): PF > 0.9 / 230 VCA, PF > 0.9 / 277 VCA à charge maximale
-rendement (typ.): 86%
-courant CA: 0.35 A / 230 VCA, 0.3 A / 277 VCA
-courant d'appel (max.): démarrage à froid 11 A (twidth=50 µs mesuré à 50% Ipeak) à 230 VCA
-nombre d'alimentations max. par disjoncteur 16 A: 47 unités (disjoncteur type B) / 47 unités (disjoncteur type C) à 230 VCA
-courant de fuite: <0.5 mA / 240 VCA
-protection:
-court-circuit: mode hiccup, rétablissement automatique du système
-surchauffe: extinction de la tension de sortie, rétablissement automatique du système
-environnement:
-température de service: de -30 °C à +50 °C
-humidité de service: 20% - 95% RH sans condensation
-température de stockage, humidité: de -40 °C à +80 °C, 10 - 95% RH
-coefficient thermique: ± 0.03% / °C (0 °C - 50 °C)
-vibration: 10 - 500 Hz, 2G 12 min/1 cycle, durant 72 min le long des axes X, Y, Z
-sécurité & CEM:
-normes de sécurité: ENEC EN61347-1, EN61347-2-13 indépendent, EN62384, conforme à la norme IP42
-tension de résistance: I/P-O/P:3.75K VCA
-résistance d'isolation: I/P-O/P:100M Ohms / 500 VCC / 25 °C / 70% RH
-émission CEM: conforme aux normes EN55015, EN61000-3-2 classe C ; EN61000-3-3
-immunité CEM: conforme aux normes EN61000-4-2,3,4,5,6,8,11, EN55024,EN61547, niveau industrie légère, critère A
-autres:
-MTBF: 362.331 K h min. MIL-HDBK-217F (25°C)
-dimensions: 128 x 60 x 31.5 mm (L x l x H)
-variation par coupure de phase
-fonctionne avec des variateurs TRIAC à front montant ou descendant
-fonction PFC active intégrée
-courant constant
-protections: court-circuit / surtempérature
-refroidissement par convection naturelle
-boîtier en plastique complètement isolé
-IP30
-classe II, sans mise à la terre
-Classe 2
-convient à des applications d'éclairage à LED intérieur
-prétesté sur 100 % de la puissance
-haute fiabilité, économique
SPECIFICATIONS :
-sortie:
-courant nominal: 700 mA
-plage de tension: 34 - 57 V
-précision de courant: ± 5.0 %
-puissance nominale: 39.9 W
-ondulation & bruit (max.): 3.1 Vp-p
-tension de sortie à vide (max.): 63 V
-temps de démarrage: 500 ms / 230 VCA
-entrée:
-plage de tension: 180 - 295 VCA
-plage de fréquence: 47 - 63 Hz
-facteur de puissance (typ.): PF > 0.9 / 230 VCA, PF > 0.9 / 277 VCA à charge maximale
-rendement (typ.): 86%
-courant CA: 0.35 A / 230 VCA, 0.3 A / 277 VCA
-courant d'appel (max.): démarrage à froid 11 A (twidth=50 µs mesuré à 50% Ipeak) à 230 VCA
-nombre d'alimentations max. par disjoncteur 16 A: 47 unités (disjoncteur type B) / 47 unités (disjoncteur type C) à 230 VCA
-courant de fuite: <0.5 mA / 240 VCA
-protection:
-court-circuit: mode hiccup, rétablissement automatique du système
-surchauffe: extinction de la tension de sortie, rétablissement automatique du système
-environnement:
-température de service: de -30 °C à +50 °C
-humidité de service: 20% - 95% RH sans condensation
-température de stockage, humidité: de -40 °C à +80 °C, 10 - 95% RH
-coefficient thermique: ± 0.03% / °C (0 °C - 50 °C)
-vibration: 10 - 500 Hz, 2G 12 min/1 cycle, durant 72 min le long des axes X, Y, Z
-sécurité & CEM:
-normes de sécurité: ENEC EN61347-1, EN61347-2-13 indépendent, EN62384, conforme à la norme IP42
-tension de résistance: I/P-O/P:3.75K VCA
-résistance d'isolation: I/P-O/P:100M Ohms / 500 VCC / 25 °C / 70% RH
-émission CEM: conforme aux normes EN55015, EN61000-3-2 classe C ; EN61000-3-3
-immunité CEM: conforme aux normes EN61000-4-2,3,4,5,6,8,11, EN55024,EN61547, niveau industrie légère, critère A
-autres:
-MTBF: 362.331 K h min. MIL-HDBK-217F (25°C)
-dimensions: 128 x 60 x 31.5 mm (L x l x H)
