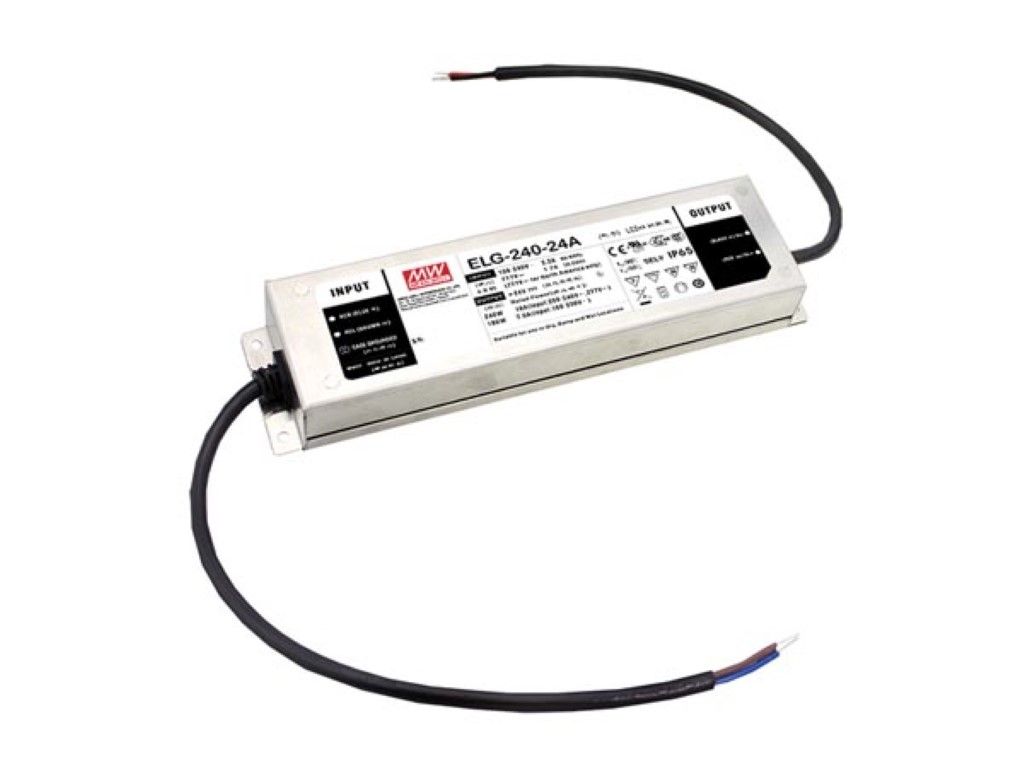

Driver De Led Ac/Dc Avec Pfc - Connexion À 3 Fils - Sortie 24 Vcc/10A (ELG-240-24A-3Y)

CARACTERISTIQUES :

-tension continue et courant continu
-boîtier en métal
- : avec fonction PFC active
-consommation sans charge/en veille : < 0.5 W
-IP65: pour usage intérieur et extérieur
-fonctions: Io et Vo réglables par potentiomètre intégré
-durée de vie : > 50.000 h
-5 ans de garantie
-Io et Vo réglables par potentiomètre intégré
-[b] usage professionnel uniquement [/b]
-Cet appareil doit être installé par un technicien qualifié.


SPECIFICATIONS :

-sortie:
-tension CC: 24 V
-plage de courant constant: de 12 V à 24 V
-courant nominal: 10 A
-puissance nominale: 240 W (de 200 VCA à 305 VCA), 180 W (de 100 VCA à 180 VCA)
-ondulation et bruit (max.): 200 mVp-p
-plage de réglage de tension: de 22.4 V à 25.6 V
-plage de réglage de courant: de 5 A à 10 A
-tolérance de tension: ± 2.0 %
-régulation de ligne: ± 0.5 %
-régulation de charge: ± 0.5 %
-temps de démarrage, de montée: 500 ms, 100 ms / 230 VCA, 1000 ms / 115 VCA
-temps de maintien (typ.): 10 ms / 230 VCA, 10 ms / 115 VCA
-entrée:
-plage de tension: 100-305 VCA 142-431 VCC
-plage de fréquence: de 47 à 63 Hz
-facteur de puissance: PF >/= 0.97 / 115 VAC, PF >/= 0.95 / 230 VAC, PF >/= 0.92 / 227 VAC à charge maximale
-distorsion harmonique totale: THD < 20%
-rendement (typ.): 92 %
-courant CA: 2.2 A / 115 VCA, 1.5 A / 230 VCA, 1.2 A / 227 VCA
-courant d'appel (typ.): démarrage à froid 60 A / 230 VCA
-PSU max. sur disjoncteur 16A: 4 unités (disjoncteur type B) / 6 unités (disjoncteur type C) à 230 VCA
-courant de fuite: < 0.75 mA / 277 VCA
-protection:
-surcourant:
-de 95 to 108 %
-type de protection: limiteur à courant constant, rétablissement automatique
-court-circuit: mode hiccup, rétablissement automatique une fois que la panne est résolue
-surtension:
-de 27 V à 34 V
-type de protection: extinction de la tension de sortie, rétablissement automatique
-surchauffe: extinction de la tension de sortie, rétablissement automatique
-environnement:
-température de service: de -40 °C à +90 °C
-humidité de service: 20 - 95 % RH sans condensation
-température de stockage, humidité: de -40 °C à +90 °C, de 10 à 95 % RH
-coefficient de température: ± 0.03 % / °C (de 0 °C à 60 °C)
-vibration: de 10 à 500 Hz, 5 G 12 min / 1 cycle, période durant 72 min. le long des axes X, Y, Z
-sécurité & EMC:
-normes de sécurité: conforme aux normes UL8750 (type "HL"), CSA C22.2 no. 250.13-12, ENEC EN61347-1, EN61347-2-13 indépendant, EN62384; GB19510.14, GB19510.1, approuvé IP65 ou IP67
-tension d'isolation: I/P-O/P: 3.75K VCA, I/P-FG: 2.0K VCA, O/P-FG: 1.5K VCA
-résistance d'isolement: I/P-O/P, I/P-FG, O/P-FG: 100M Ohm / 500 VCC / 25 °C / 70 % RH
-conduction et radiation EMI: conforme aux normes EN55015, EN61000-3-2 classe C (@ charge >/=50%); EN61000-3-3; GB17625.1,GB17743
-courant harmonieux: conforme aux normes EN61000-4-2,3,4,5,6,8,11; EN61547, industrie légère (crête Line-Earth 6KV, Line-Line 4KV)
-autres:
-MTBF: 826.7K h min; Telcordia SR-332 (Bellcore) ; 200.8K h min; MIL-HDBK-217F (25 °C)
-dimensions: 244 x 71 x 37.5 mm
-emballage: 1.22 kg; 12 pcs / 15.2 kg / 0.72 CUFT
-type de câblage d'entrée: 3Y: connexion à 3 fils pour modèle standard



Voir notice et fiche technique fabricant
