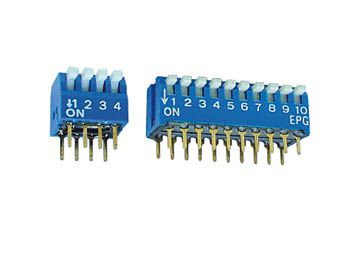

Ds-4p interrupteur dip piano 1p and 4pos (DS-4P)

SPECIFICATIONS :

-nombre de commutateurs: 4

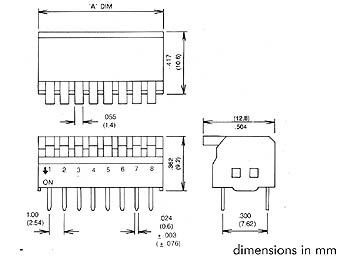

-longueur: 11.40mm
-durée de vie mécanique: min. 5000 manoeuvres par interrupteur
-durée de vie électrique: min. 2000 manoeuvres par interrupteur, 50mA/24Vcc
-valeurs:
-non commutant: 100mA, 50Vcc
-commutant: 50mA, 24Vcc

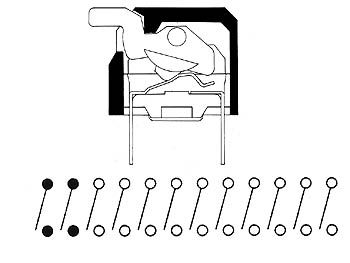

-circuit:
-SPST
-notre norme : "enfoncer = on"
-"enfoncer = off" est une option
-matériaux et finition:
-emboîtement: UL94-VO, PBT. PBT est renforcé à la fibre de verre
-base: UL94-VO, PBT. PBT est renforcé à la fibre de verre
-commandes d'actionnement: UL94-VO, PBT. PBT est renforcé à la fibre de verre
-connexions: bronze phosphoreux avec une couche de 3 micropouces d'or sur nickel
-étanchement: film de polyester
-spécifications électriques et mécaniques:
-contacts:
-(a): 50Vcc 100mA situation constante
-(b): 24Vcc 50mA marche/arrêt
-résistance de contact (à courant de 100mA):
-(a): résistance initiale max. 30mohm
-(b): 100mohm max. après test de durabilité
-résistance d'isolement (tension 500Vcc): min. 1000Mohm entre des connexions voisines
-capacité: 5pF entre des connexions voisines
-résistance diélectrique: 500Vcc / 1 minute
-température de travail: pas de pannes lors d'un usage entre -40°C à +70°C
-résistance à la forme d'one 'dent de scie': 20gr 11ms, où le délai max. d'ouverture des contacts est 10ms
-vibration: méthode MIL-STD-202F, fréquence : 10-55Hz / 1 minute
-marques: spéciales aux côtés ou sur le dessus (option)
-emballage:
-tous les interrupteurs DIP sont livrés dans un tube CI standard avec leurs pôles dans la position OFF



Voir notice et fiche technique fabricant
