Description
Présentation du produit

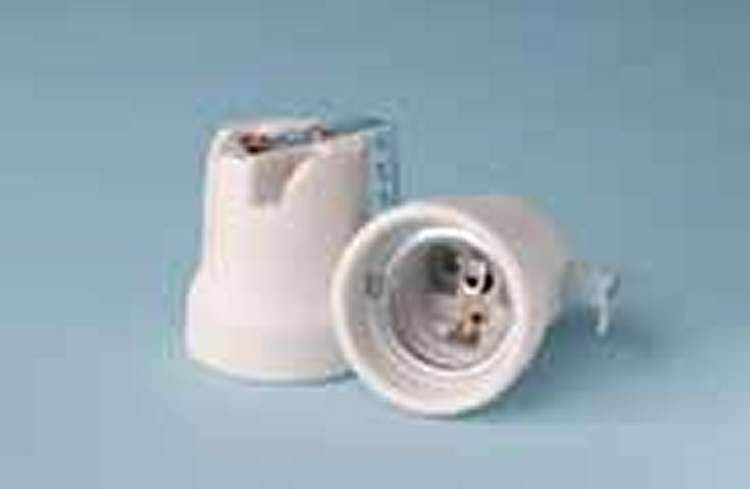

La douille Orbitec DO 3688 permet le montage d'une lampe à culot E27. Son corps en porcelaine est associé à une équerre métallique comportant deux trous filetés M3 et une vis de terre.
Les conducteurs rigides ou souples se raccordent par bornes à vis. La douille est prévue pour 250 V, 4 A et un classement thermique T180 °C.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 140505
- Référence Orbitec complémentaire : DO 3688
- Culot : E27
- Matériau : Porcelaine
- Tension nominale : 250 V
- Intensité nominale : 4 A
- Classement thermique : T180 °C
- Connexion : Bornes à vis
- Conducteurs admis : Rigides ou souples, 0,5 à 2,5 mm²
- Fixation : Équerre métallique avec 2 trous filetés M3
- Terre : Vis de terre sur l'équerre
- Dimensions du corps (diamètre x longueur) : 43,5 x 46,5 mm
Utilisation et conseils pratiques
Choisir l'ampoule Le culot E27 correspond au gros culot à vis de 27 mm. Respectez aussi la tension, la puissance maximale et la place disponible dans le luminaire.
Vérifier l'équerre Comparez les deux trous filetés M3 avec la fixation d'origine. La vis de terre sur l'équerre doit être prise en compte dans le raccordement du luminaire.
Comprendre le classement thermique T180 °C est le classement thermique du composant. Cette indication ne définit pas la puissance maximale de l'ampoule, qui reste limitée par le luminaire et ses conditions de fonctionnement.
