Description
Présentation du produit

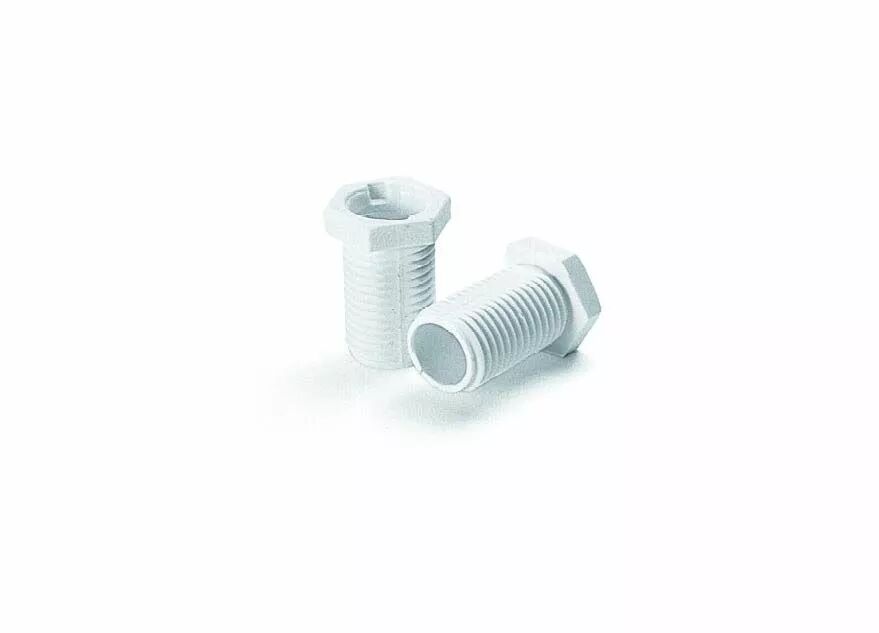

Le raccord Orbitec ACC 2359 permet une liaison filetée avec passage central des conducteurs. Ses méplats servent au positionnement antirotation dans un logement de forme adaptée.
La tête hexagonale forme l'appui du raccord. La longueur de la partie filetée se choisit selon l'épaisseur du montage.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 141162
- Référence Orbitec complémentaire : ACC 2359
- Type : Raccord fileté creux à méplats antirotation
- Matière : Plastique
- Couleur : Blanc
- Filetage : M10 x 1
- Longueur de partie filetée : 15 mm
- Épaisseur de tête : 3 mm
- Diamètre du passage : 7 mm
- Largeur entre méplats : 8,4 mm
Utilisation et conseils pratiques
Comprendre M10 x 1 M10 x 1 désigne un diamètre nominal de 10 mm et un pas de 1 mm. Le diamètre seul ne suffit pas : les deux pièces doivent posséder le même pas de filetage.
Utiliser les méplats L'effet antirotation demande un logement ou une pièce d'appui qui corresponde aux méplats. Un simple trou rond ne garantit pas ce blocage.
Préserver les connexions Le maintien doit agir sur la gaine du câble pour éviter de transmettre une traction aux bornes. Il ne remplace pas le raccordement électrique ni la fixation du luminaire à son support.
