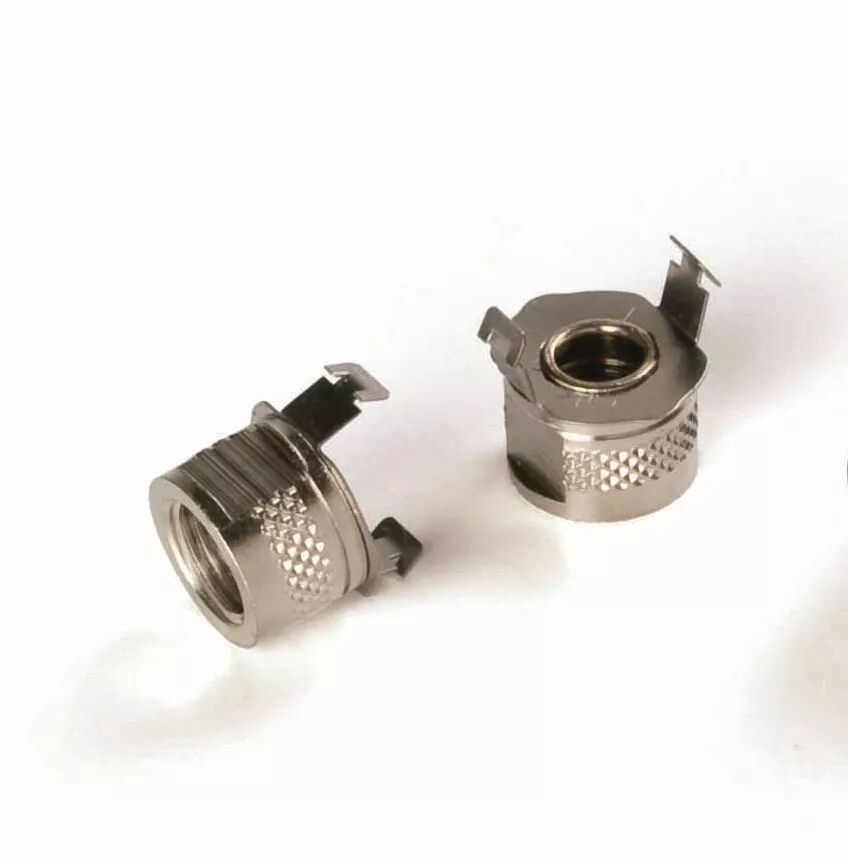

Équerre pour douille PGJ5 ou GU6,5, raccord femelle M10 x 1 (127332)

Présentation du produit

Cette équerre adapte la fixation des douilles PGJ5 127330 et GU6,5 127505 au support du luminaire. Le type de raccord se choisit selon le montage existant.

Caractéristiques techniques

• Marque : Orbitec
• Référence Orbitec : 127332
• Référence Orbitec complémentaire : DO 4316
• Type : Équerre de douille
• Douilles associées : 127330 / DO 4304 PGJ5 ; 127505 / DO 4308 GU6,5
• Fixation : Raccord femelle m10 x 1

Utilisation et conseils pratiques

Comprendre le raccord M10 x 1 M10 x 1 désigne le raccord de fixation sur la tige du luminaire : diamètre nominal 10 mm, pas 1 mm. Il se distingue du culot de la lampe et du filetage extérieur destiné aux bagues.

Distinguer support et douille L'équerre assure la fixation mécanique. Elle ne change ni le culot, ni la tension, ni les caractéristiques des fils de la douille.

Prévoir le passage des fils Laissez de la place pour la sortie latérale des fils de la douille et évitez de les pincer entre le support et l'équerre.
