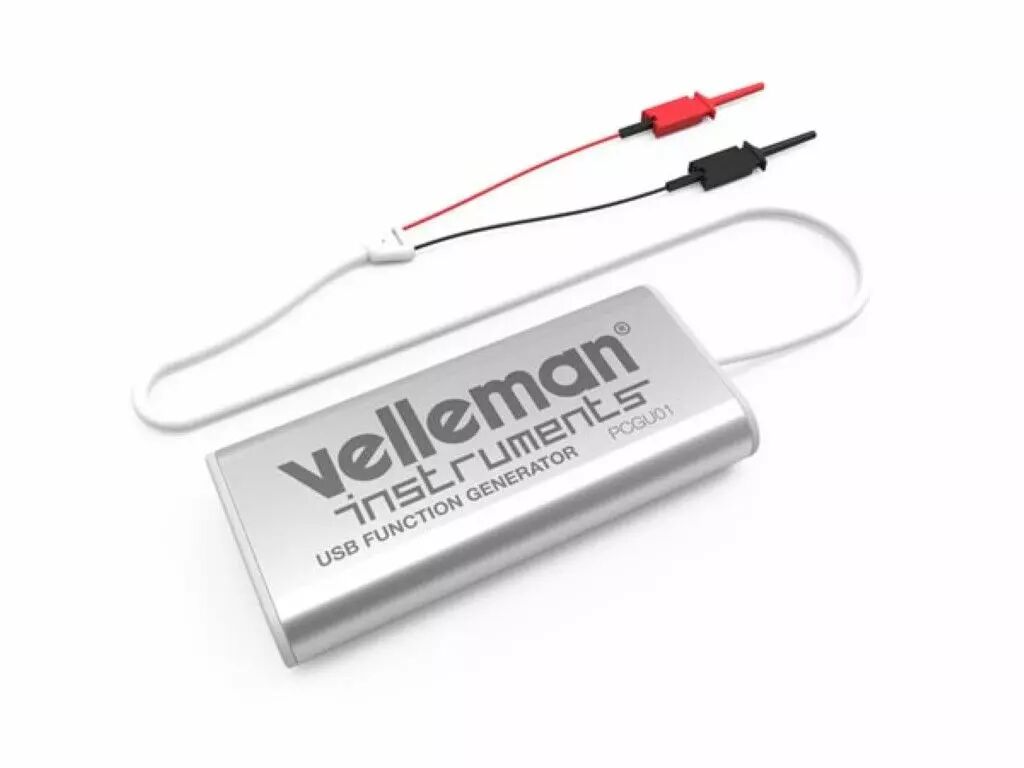

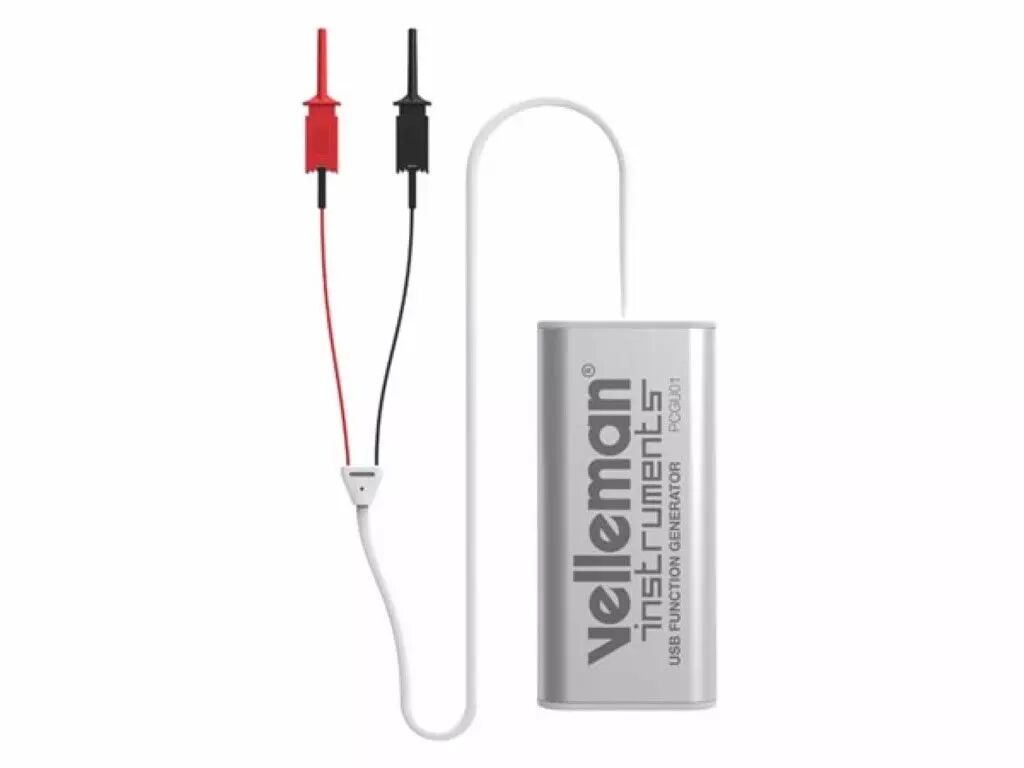

Générateur de fonction pour pc avec connexion usb (PCGU01)

Description

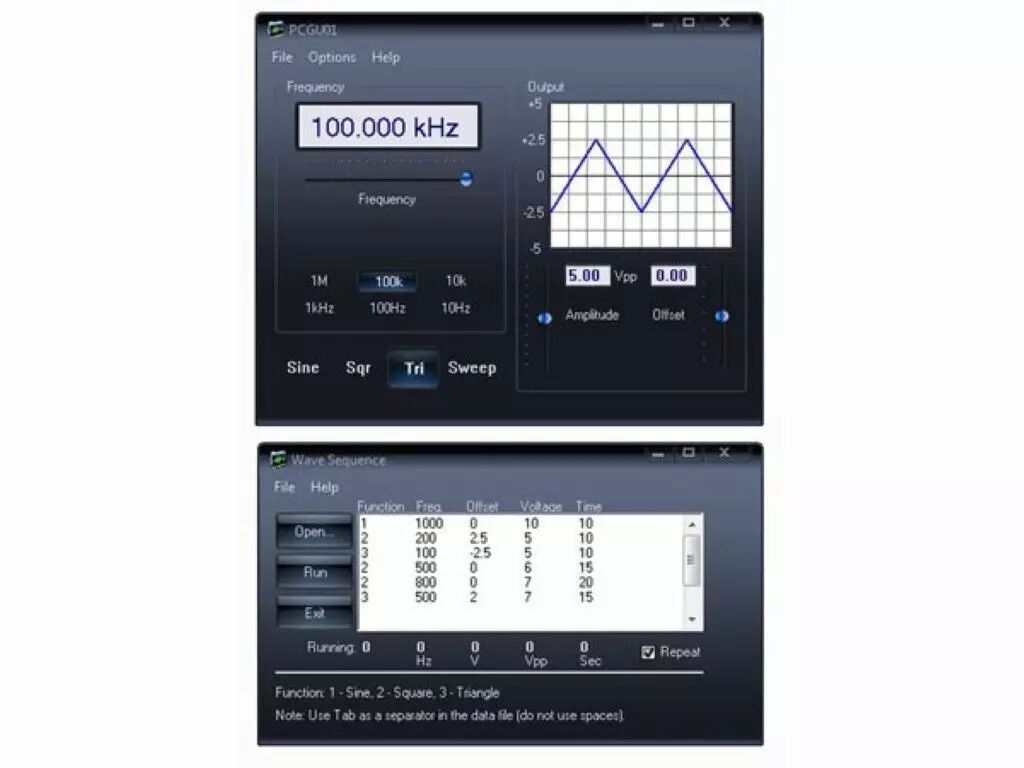

Le nouveau mini générateur de fonction est facile à utiliser et a une plage de fréquence de max. 1 MHz ! Cet instrument de mesure pratique peut générer des formes d'ondes sinus, carré, triangle et a une résolution DAC de 10 bits. Tension de sortie de 0.2 Vpp à 10 Vpp. Téléchargez le logiciel Windows® dédié et contrôlez les différents signaux. Le logiciel inclut un générateur automatisé de séquence d'ondes.

Caractéristiques

Caractéristiques physiques

• Couleur primaire : Gris
• Couleurs primaires détaillées : Argent métallique
• Couleur étendue : Noir,Rouge
• Profondeur du produit : 14 mm
• Hauteur du produit : 40 mm
• Largeur du produit : 85 mm
• Poids Produit : 80 g

Caractéristiques fonctionnelles

• Spécifications du générateur de fonctions : <ul>
  <li>Résolutions DAC : 10 bits</li>
  <li>gamme de fréquences : sinus, triangle de 1 Hz à 1 MHz, onde carrée de 1 Hz à 100 kHz</li>
  <li>résolution du réglage de la fréquence : 0,04 Hz</li>
  <li>fonction de balayage</li>
  <li>gamme d'amplitude : 200 mVpp à 10 Vpp @ 1 kHz // sans charge / 0 V offset</li>
  <li>plage d'amplitude avec décalage : 200 mVpp à 7,5 Vpp @ 1 kHz // sans charge / décalage de -2,5 V à +2,5 V</li>
  <li>plage de décalage : de 0 à -2,5 V ou +2,5 V max. (résolution 0,5% de la pleine échelle)</li>
  <li>formes d'onde : sinusoïdale, carrée et triangulaire</li>
  <li>distorsion sinusoïdale typique (THD) : < 0,02% @ 1 kHz / 0 dB / 600 Ohm</li>
  <li>temps de montée/descente de l'onde carrée : < 0,2 µs</li>
  <li>impédance de sortie : 50 Ohm</li>
  </ul>

Caractéristiques techniques et performances

• Exigences minimales du système : Windows XP, Vista, 7, 8, 10

Connectivité et fonctionnalités intelligentes

• Fonctionnement par USB : Oui

Documentation

• Software
• infosheet
