Description
Présentation du produit

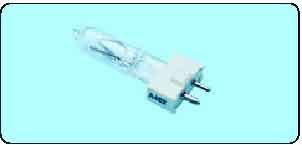

Cette lampe à culot GY9,5 est destinée à un équipement de scène et théâtre compatible. La géométrie de la source doit correspondre au montage optique prévu par le constructeur.
La tension nominale est de 230 V pour une puissance de 500 W. La température de couleur est de 3000 K. Le flux lumineux est de 11000 lm.
La longueur de 90 mm et le diamètre de 22 mm servent à contrôler le logement. La durée de vie en alternatif est de 300 h.
Caractéristiques techniques
- Référence Orbitec : 130611
- Culot : GY9,5
- Tension nominale : 230 V
- Puissance : 500 W
- Longueur : 90 mm
- Référence complémentaire : H 164725
- Codes de désignation : GCV ; T18/T25
- LCL : 46,5 mm
- Dimensions du filament : 11 x 11 mm
- Filament : biplan
- Diamètre : 22 mm
- Température de couleur : 3000 K
- Flux lumineux : 11000 lm
- Durée de vie en alternatif (AC LIFE) : 300 h
- Broches : une de 2 mm et une de 3 mm de diamètre
- Entraxe des broches : 9,5 mm
Utilisation et conseils pratiques
Quelle alimentation utiliser ? Utilisez le circuit prévu pour la tension nominale de 230 V et cette puissance. Respectez les protections et les conditions thermiques de l'appareil.
Comment vérifier le montage optique ? Comparez la référence, le culot, les dimensions et les cotes du filament ou de focale lorsqu'elles sont indiquées. Une cote LCL ou A est distincte de la longueur totale de la lampe.
Comment procéder au remplacement ? Coupez et sécurisez l'alimentation puis laissez refroidir. Manipulez le verre sans contact à mains nues, remontez les protections et respectez la procédure de l'appareil.
