Description
Présentation du produit

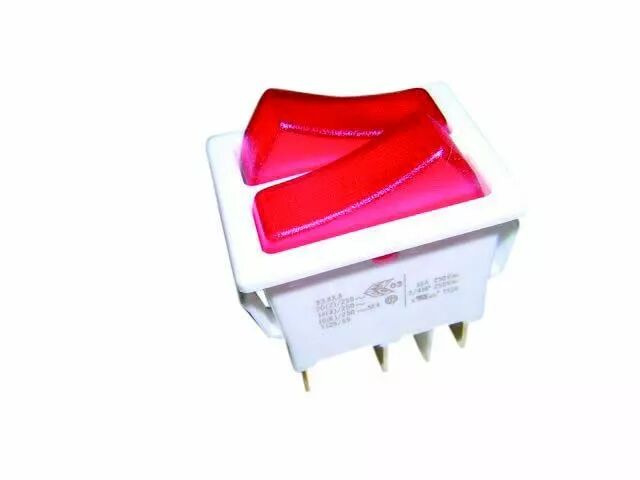

L'interrupteur Orbitec ACC 3180 permet une commande lumineuse intégrée à un panneau. Son corps blanc reçoit une bascule rouge large commandant deux pôles simultanément.
Le raccordement s'effectue par cosses plates de 6,35 mm. Le panneau doit respecter l'épaisseur maximale de 3,5 mm.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 119502
- Référence Orbitec complémentaire : ACC 3180
- Type : Une commande bipolaire
- Corps : Blanc
- Bascules : 1 rouge large, lumineuse
- Fonction : ON-OFF
- Pouvoir de coupure : 16 A sous 230 V AC
- Lampe intégrée : 240 V AC
- Découpe : 30 x 22 mm
- Épaisseur maximale du panneau : 3,5 mm
- Façade : 32 x 25 mm
- Connexion : Cosses plates 6,35 mm
- Classement thermique : T125 °C
- Indice de protection : IP40
Utilisation et conseils pratiques
Distinguer les commandes La bascule unique agit simultanément sur deux pôles. Pour deux commandes séparées, choisissez un modèle à deux bascules adapté.
Prévoir l'arrière du panneau Réservez la place des cosses et des conducteurs en plus de l'ouverture de montage. La découpe seule ne décrit pas tout l'encombrement nécessaire.
Interpréter le classement thermique Le classement T125 °C concerne le composant. Il ne définit pas à lui seul la puissance admissible du luminaire, qui dépend aussi des câbles, de la source et du montage.
