Description
Présentation du produit

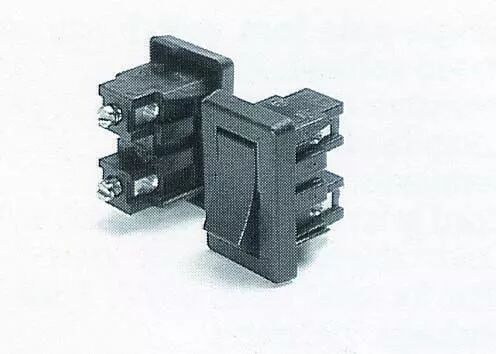

L'interrupteur Orbitec ACC 3120 permet d'intégrer la commande marche-arrêt dans le corps d'un appareil ou d'un luminaire.
Sa façade de 27 x 17 mm recouvre la découpe de montage. La profondeur totale de 19 mm doit être prise en compte avec l'espace nécessaire aux conducteurs.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 142335
- Référence Orbitec complémentaire : ACC 3120
- Type : Interrupteur unipolaire à bascule
- Couleur : Blanc
- Tension nominale : 250 V
- Courant résistif : 2 A
- Courant inductif : 1 A
- Classement thermique : T125 °C
- Connexion : Bornes à vis
- Façade : 27 x 17 mm
- Profondeur totale : 19 mm
- Découpe : 13 x 20,5 mm
Utilisation et conseils pratiques
Comprendre la coupure unipolaire La commande unipolaire ouvre un conducteur pour allumer ou éteindre la lampe. Elle ne règle pas sa luminosité ; débranchez le luminaire avant toute intervention.
Comparer façade et découpe Les dimensions de la façade ne sont pas celles de l'ouverture à réaliser. Vérifiez aussi la place des fils à l'arrière avant de choisir un interrupteur de remplacement.
Distinguer les courants admissibles Le courant résistif et le courant inductif correspondent à des types de charges différents. Choisissez la commande en fonction de la charge réelle ; une valeur de courant ne garantit pas la compatibilité avec toutes les technologies de lampe.
