Description
Présentation du produit

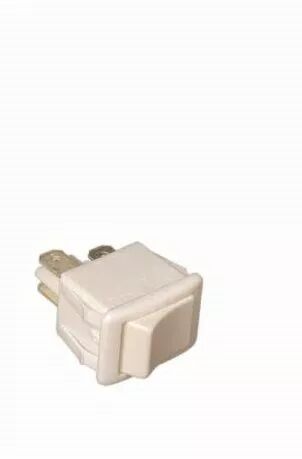

L'interrupteur Orbitec ACC 3152 s'intègre dans une découpe de 19 x 13 mm pour commander la marche et l'arrêt d'un appareil.
Cette version possède un corps et une bascule blancs, sans éclairage intégré.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 142338
- Référence Orbitec complémentaire : ACC 3152
- Type : Interrupteur à bascule unipolaire
- Corps : Blanc
- Bascule : Blanche
- Éclairage : Non lumineux
- Pouvoir de coupure : 13 A sous 250 V AC
- Découpe de panneau : 19 x 13 mm
- Épaisseur de panneau : 0,5 à 3 mm
- Connexion : Cosses plates 4,8 mm
- Classement thermique : T125 °C
- Marquage : 0/I
- Indice de protection : IP40 ; IP64 avec tétine assortie correctement montée
- Tétine associée : 142346 / ACC 3176, à choisir séparément
Utilisation et conseils pratiques
Comprendre la coupure unipolaire La commande unipolaire ouvre un conducteur pour allumer ou éteindre la lampe. Elle ne règle pas sa luminosité ; débranchez le luminaire avant toute intervention.
Adapter le panneau et les connexions Contrôlez la découpe et l'épaisseur de panneau avant montage. Les connexions utilisent des cosses de 4,8 mm, à distinguer des modèles de 6,35 mm.
Comprendre la protection optionnelle L'interrupteur seul est IP40. La tétine 142346 permet le montage IP64 prévu pour cette gamme ; elle doit être choisie séparément et correctement installée.
