Description
Présentation du produit

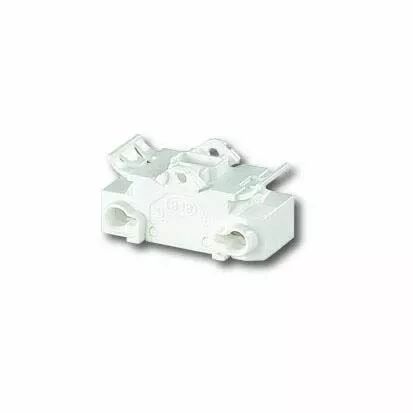

Le mécanisme Orbitec ACC 3188 permet de composer un interrupteur à bascule ronde pour panneau. Il reçoit la bascule de la gamme correspondante après mise en place du boîtier.
Deux montages sont possibles selon l'épaisseur du panneau : clipsage direct ou montage avec anneau. Les accessoires de commande et de fixation se choisissent en conséquence.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 142321
- Référence Orbitec complémentaire : ACC 3188
- Type : Mécanisme d'interrupteur unipolaire
- Couleur : Blanc
- Caractéristiques électriques : 250 V AC, 6(2)[2] A
- Contacts : Argent/argent
- Connexion : Bornes automatiques
- Dénudage des conducteurs : 7 mm
- Dimensions du mécanisme : 27 x 13,5 x 12,5 mm
- Montage direct : Panneau de 0,5 à 1 mm, découpe nominale Ø16 mm avec détrompage
- Montage avec anneau : Panneau de 0,8 à 1,3 mm, découpe nominale Ø18 mm avec détrompage
- Bascules associées : 142336 / ACC 3192 blanche ; 142322 / ACC 3196 noire
- Anneaux associés : 142337 / ACC 3204 blanc ; 142323 / ACC 3200 noir
Utilisation et conseils pratiques
Comprendre la coupure unipolaire La commande unipolaire ouvre un conducteur pour allumer ou éteindre la lampe. Elle ne règle pas sa luminosité ; débranchez le luminaire avant toute intervention.
Choisir le montage du panneau L'épaisseur du panneau détermine le montage direct ou avec anneau. Les ouvertures comportent un détrompage : un simple trou rond de même diamètre ne décrit pas toute la découpe.
Composer l'interrupteur complet Le mécanisme, la bascule et l'anneau éventuel sont des pièces distinctes. Le calibre électrique appartient au mécanisme, pas aux accessoires décoratifs.
