Description
Présentation du produit

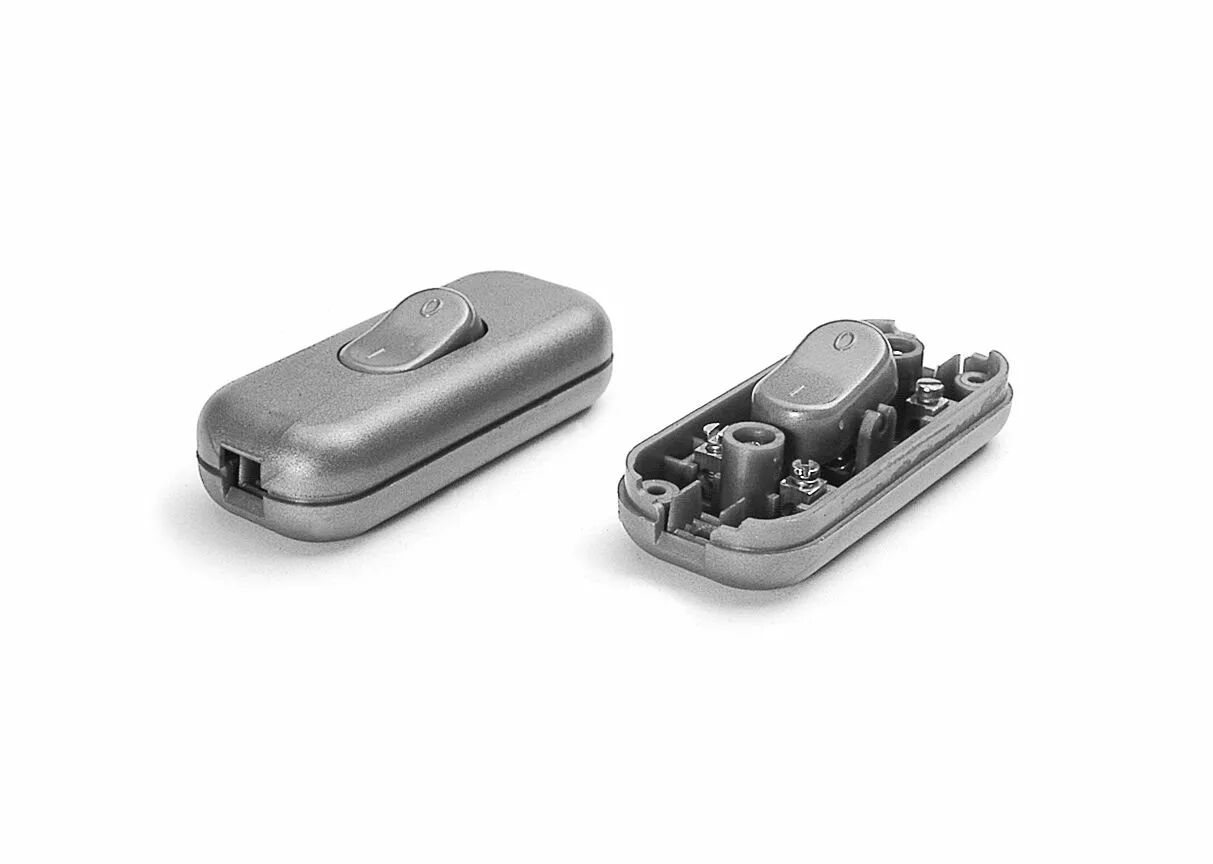

L'interrupteur Orbitec ACC 3068 permet de commander l'allumage et l'extinction d'une lampe depuis son cordon. Sa commande à bascule agit sur deux conducteurs simultanément.
Cette version à mâchoires est destinée au câble plat H03VVH2-F de 2 x 0,75 mm².
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 142304
- Référence Orbitec complémentaire : ACC 3068
- Type : Interrupteur à main bipolaire
- Couleur : Marron
- Tension nominale : 250 V
- Courant résistif : 2 A
- Courant inductif : 1 A
- Connexion : Bornes à vis
- Maintien du câble : Serre-câbles à mâchoires
- Câbles admis : Plat H03VVH2-F 2 x 0,75 mm²
- Longueur : 60 mm
- Épaisseur du corps : 15 mm
- Livraison : Monté
- Marquage de bascule : 0/1
Utilisation et conseils pratiques
Comprendre la coupure bipolaire La commande bipolaire ouvre deux conducteurs simultanément avec la même bascule. Elle ne correspond pas à deux commandes indépendantes pour deux lampes.
Distinguer les courants admissibles Le courant résistif et le courant inductif correspondent à des types de charges différents. Choisissez la commande en fonction de la charge réelle ; une valeur de courant ne garantit pas la compatibilité avec toutes les technologies de lampe.
Choisir le maintien du câble La forme du cordon doit correspondre au serre-câble. Le maintien mécanique de la gaine évite que les efforts ne se reportent sur les connexions à vis.
