Description
Présentation du produit

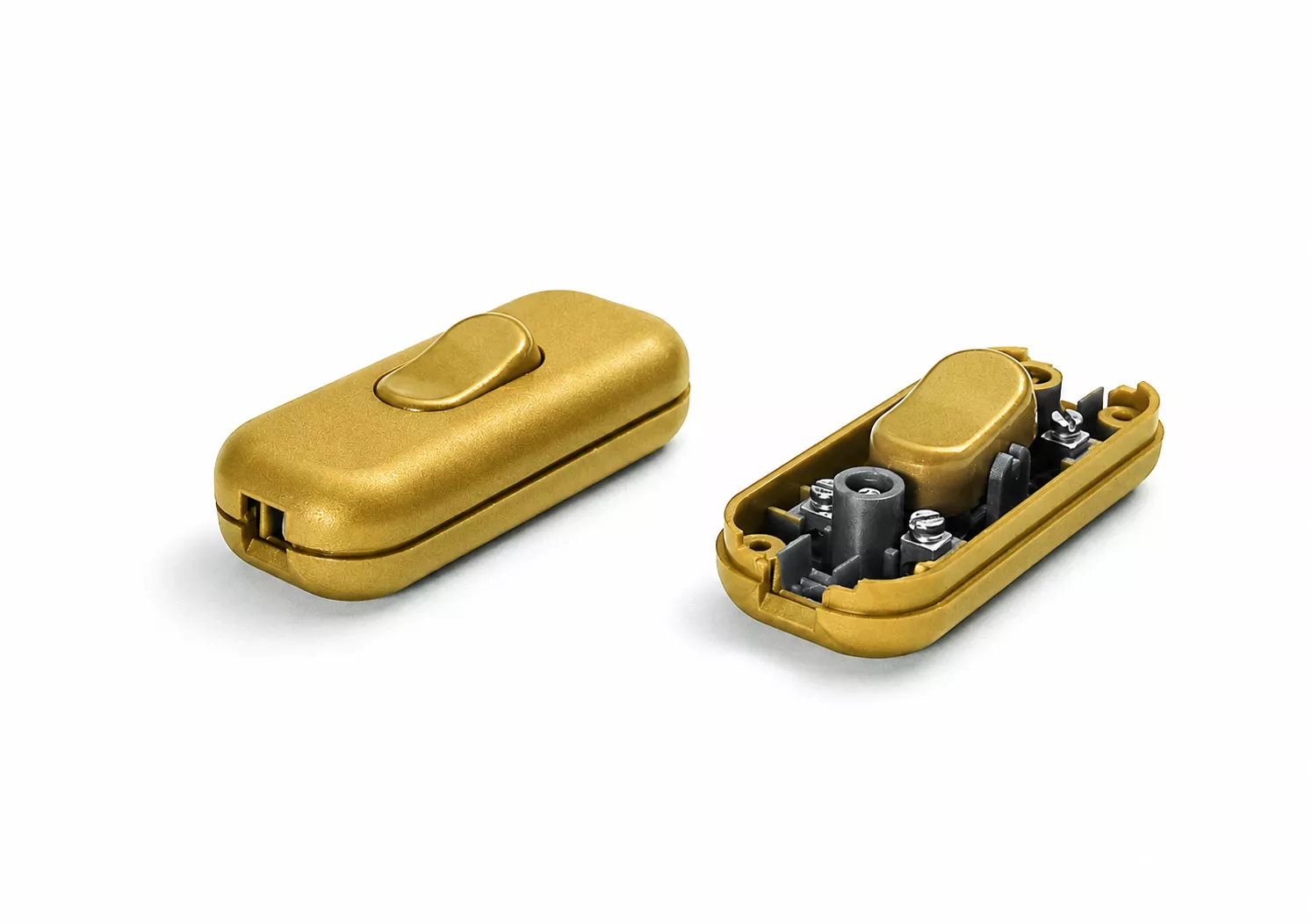

L'interrupteur à main Orbitec ACC 3044 commande l'allumage et l'extinction d'un luminaire depuis son cordon électrique. Cette version dorée est unipolaire et utilise une commande à bascule.
Les conducteurs se raccordent par bornes à vis, tandis que le câble est maintenu par un serre-câble à mâchoires. Le choix du câble doit respecter les types et sections indiqués ci-dessous.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 142318
- Référence Orbitec complémentaire : ACC 3044
- Type : Interrupteur à main unipolaire à bascule
- Couleur : Doré
- Tension nominale : 250 V
- Courant résistif : 2 A
- Courant inductif : 1 A
- Connexion : À vis
- Maintien du câble : Serre-câble à mâchoires
- Câbles compatibles : Plat H03VVH2-F 2 x 0,75 mm²
- Dimensions (L x l x H) : 60 x 26 x 15 mm
- Livraison : Monté
Utilisation et conseils pratiques
Comprendre la coupure Un interrupteur unipolaire ouvre un seul conducteur. Il assure une commande marche-arrêt et ne fait pas varier l'éclairage.
Choisir le cordon La forme du câble et sa section doivent correspondre aux types admis. Vérifiez aussi le dispositif de maintien à vis ou à mâchoires avant de remplacer l'interrupteur.
Remplacer une commande de lampe Comparez l'encombrement du boîtier et le câblage existant. Débranchez la fiche de la lampe avant toute intervention ; la position arrêt de l'interrupteur ne remplace pas ce débranchement.
