Description
Présentation du produit

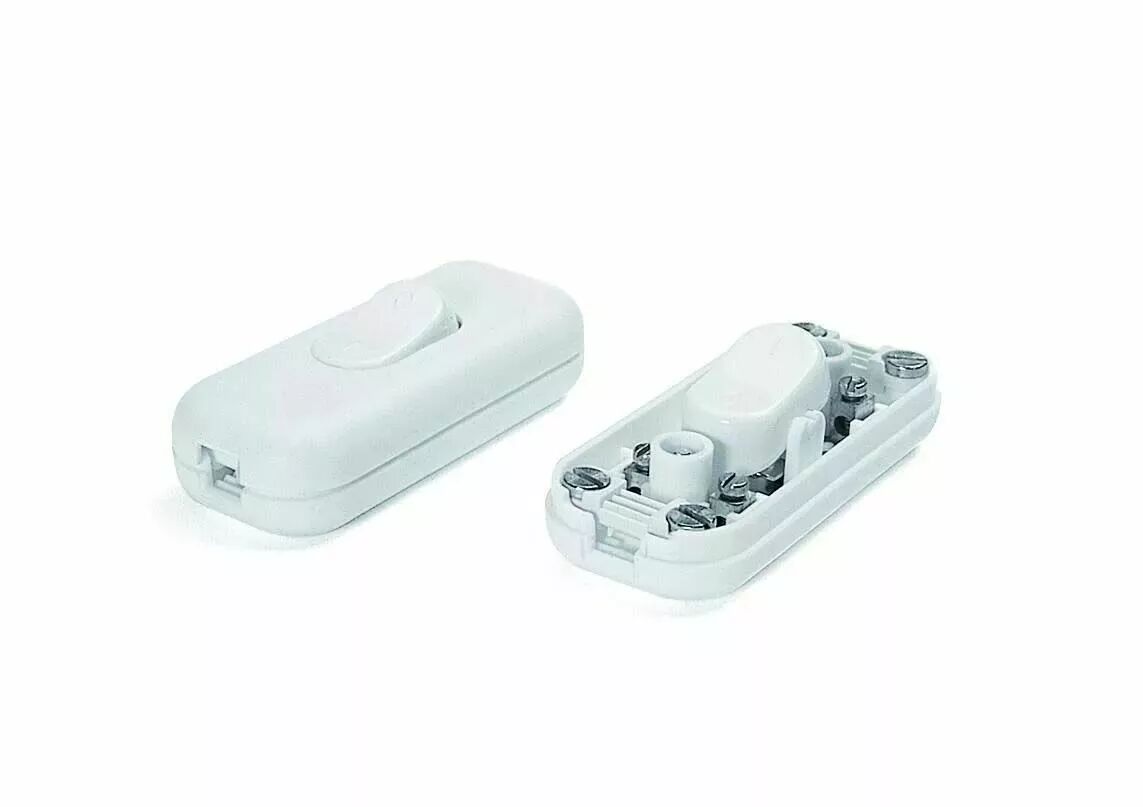

L'interrupteur Orbitec ACC 3052 permet d'allumer et d'éteindre un luminaire depuis son cordon. Cette version blanche possède un bouton fluorescent et une coupure unipolaire.
Il reçoit un câble plat H03VVH2-F de 2 x 0,75 mm². Le raccordement se fait par bornes à vis ; les serre-câbles à mâchoires maintiennent le cordon.
Caractéristiques techniques
- Marque : Orbitec
- Référence Orbitec : 142324
- Référence Orbitec complémentaire : ACC 3052
- Type : Interrupteur à main à bascule
- Coupure : Unipolaire
- Couleur : Blanc
- Bouton : Fluorescent
- Tension nominale : 250 V
- Courant résistif : 2 A
- Courant inductif : 1 A
- Connexion : Bornes à vis
- Maintien du câble : Serre-câbles à mâchoires
- Câble : Plat H03VVH2-F, 2 x 0,75 mm²
- Dimensions (L x l x H) : 60 x 26 x 15 mm
- Livraison : Monté
Utilisation et conseils pratiques
Remplacer une commande sur câble plat Sur une lampe équipée d'un cordon plat 2 x 0,75 mm², vérifiez que le boîtier de 60 mm et ses mâchoires correspondent au montage recherché. Ce modèle n'est pas prévu pour un câble rond.
Fluorescent ne veut pas dire voyant alimenté Le bouton fluorescent ne doit pas être confondu avec un voyant électrique indiquant que la lampe est allumée. Ne le choisissez pas comme témoin de fonctionnement.
Comprendre la coupure unipolaire Un seul conducteur est interrompu. L'interrupteur permet l'usage courant de la lampe ; pour remplacer un composant ou intervenir sur le câblage, débranchez la fiche.
