Description
L'AIRQSET est un kit complet comprenant le module Velbus VMB4AN et le capteur Theben AMUN 716 SO. Cette combinaison permet de mesurer en continu la qualité de l'air dans les espaces de vie et de commander automatiquement les installations CVC (telles que les systèmes de ventilation). Le capteur mesure le CO2, la température et l'humidité relative et transmet ces valeurs via des signaux 0-10 V au module VMB4AN. Dans l'installation Velbus, ces signaux peuvent être utilisés pour réguler intelligemment la ventilation, le chauffage ou le refroidissement. Le résultat : un climat intérieur sain, confortable et économe en énergie. Un raccordement direct entre le capteur et le VMB4AN est nécessaire (par exemple : câble d'alarme 2x0,75 + 4x0,22). Cela garantit des mesures stables et fiables sans transmission sensible aux interférences. L'AIRQSET convient aux habitations, bureaux, écoles, salles de réunion et crèches, et constitue une solution simple pour rendre les systèmes de ventilation existants intelligents.
Description
L'AIRQSET est un ensemble complet composé du module Velbus VMB4AN et du capteur Theben AMUN 716 SO. Cette combinaison permet de mesurer en continu la qualité de l'air dans les espaces de vie et de contrôler automatiquement les installations CVC (telles que les systèmes de ventilation).
Le capteur mesure le CO2, la température et l'humidité relative, et transmet ces valeurs via des signaux 0-10 V au module VMB4AN. Au sein de l'installation Velbus, ces signaux peuvent être utilisés pour contrôler intelligemment la ventilation, le chauffage ou le refroidissement. Le résultat est un climat intérieur sain, confortable et économe en énergie.

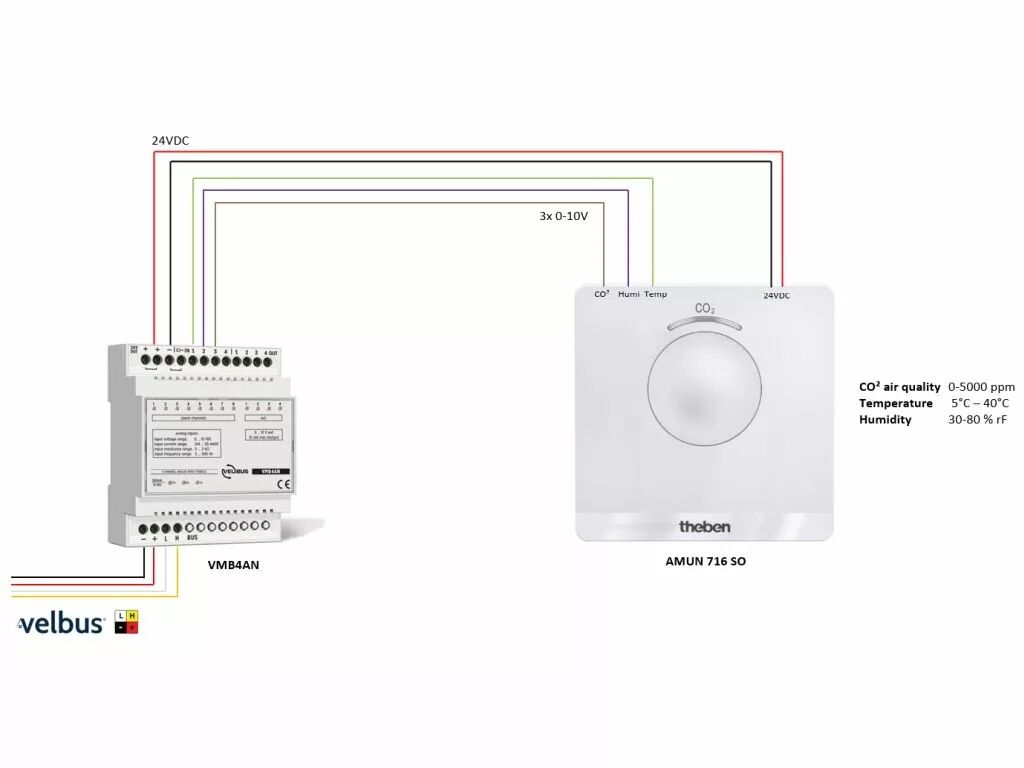

Une connexion filaire directe entre le capteur et le VMB4AN est requise (par exemple : câble d'alarme 2x0,75 + 4x0,22). Cela garantit des mesures stables et fiables sans transmission sensible aux interférences.
L'AIRQSET convient à une utilisation dans les maisons, les bureaux, les écoles, les salles de réunion et les garderies, offrant une solution simple pour rendre intelligents les systèmes de ventilation existants.
Câblage direct requis entre le capteur et le VMB4AN (stable et sans interférence)

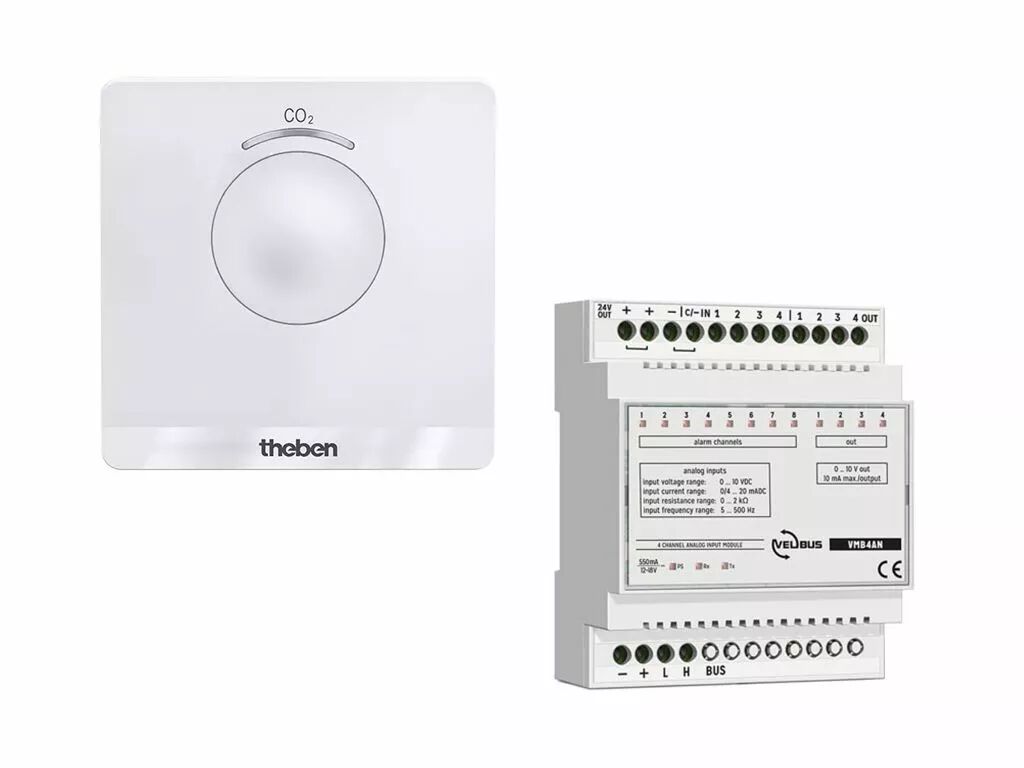

- Ensemble complet : module Velbus VMB4AN + capteur Theben AMUN 716 SO
Caractéristiques
Capteur Theben AMUN 716 SO
- Tension d'alimentation : 24 V AC/DC (SELV)
- Sorties : 3 × 0-10 V (CO2, température, humidité)
- Plage de mesure CO2 : 0-5000 ppm
- Plage de mesure température : 5-40 °C
- Plage de mesure humidité relative : 30-80 % rH

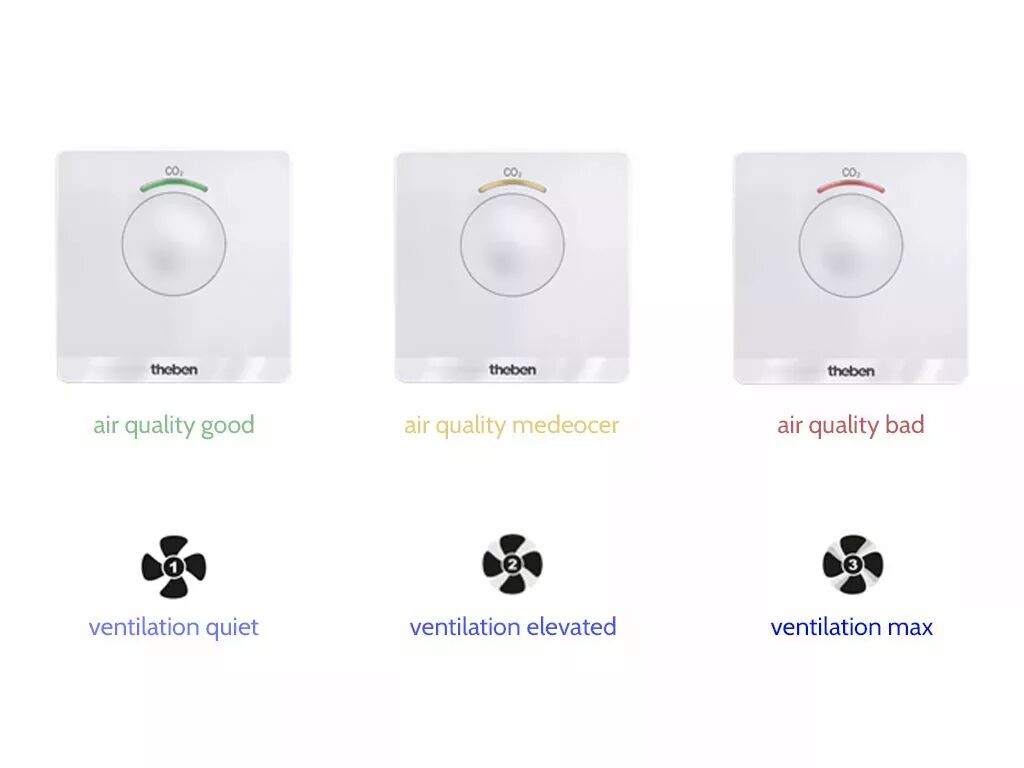

- Seuils CO2 : 700 ppm ±200 ppm, 1300 ppm ±200 ppm
- Affichage d'avertissement : 6 LEDs
- Connexions : bornes à vis

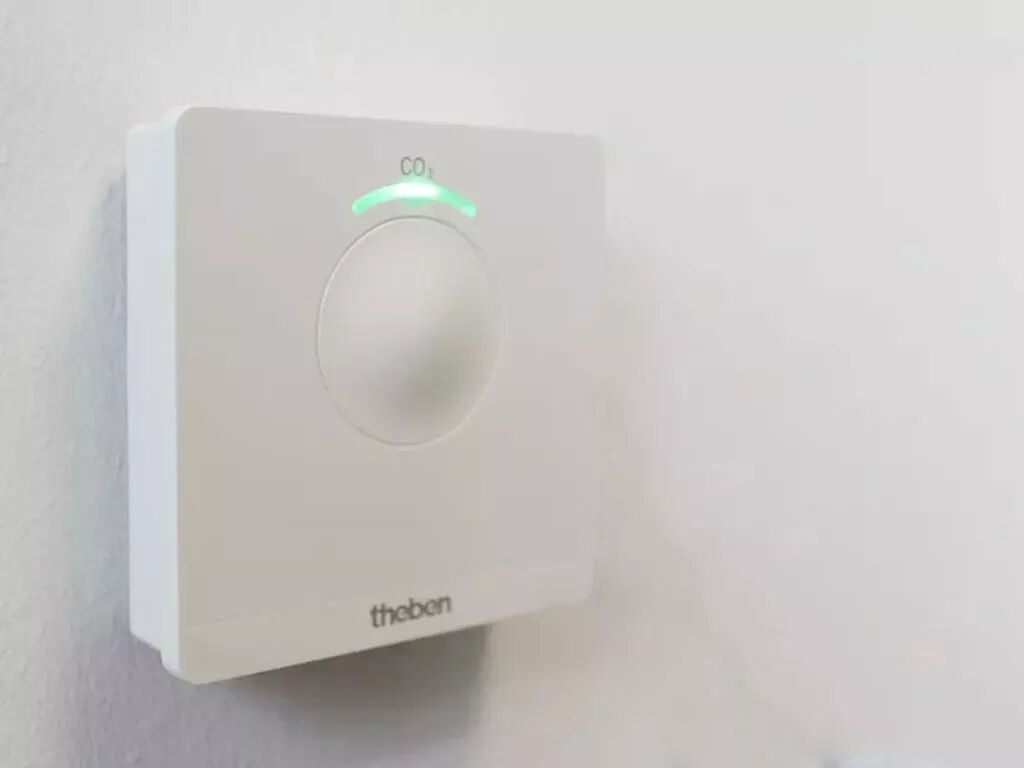

- Montage : mural (compatible boîte encastrée)
- Degré de protection : IP20, Classe II
Module Velbus VMB4AN
- Entrées : 4 × 0-10 V
- Montage : rail DIN
- Intégration : système domotique Velbus
- Alimentation intégrée : 24 V DC 150 mA
- Actions programmables : par ex. activer la ventilation en cas de dépassement du seuil de CO2
Câblage
- Câble recommandé : câble d'alarme 2×0,75 + 4×0,22
Documentation
- Amun 716 datasheet
- Amun 716 manual
- Connection guide
- VelbusLink (EN/NL/FR) - Dernière version
- Velbus Guide d'installation, Partie 1: Matériel et câblage
- Velbus Guide d'installation, Partie 2: Configuration
- Velbus Guide de dépannage
- Velbus actions par module
- VelbusLink 10.9.7 (EN/NL/FR) - Version antérieure
- Calculateur de consommation Velbus
