Description

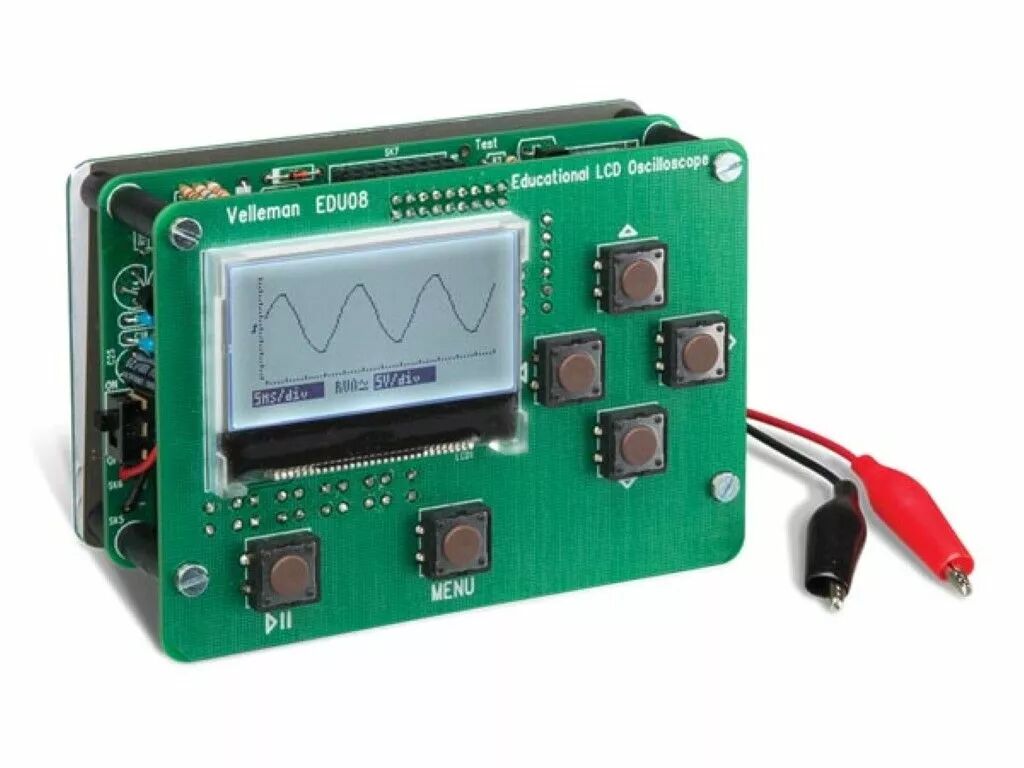

Assemblez votre propre oscilloscope et apprenez à visualiser des signaux. Découvrez à quoi ressemblent les signaux réellement. Cet oscilloscope économique est équipé de beaucoup de fonctionnalités disponibles uniquement sur des appareils coûteux comme des marqueurs de signaux, affichage de la fréquence, des mesures dB, des mesures true RMS, ... Obtenez des résultats instantanés grâce à la fonction de configuration automatique puissante ! Remarque : Cet oscilloscope ne convient pas à la mesure de tensions supérieures à 30Vpp.
Description

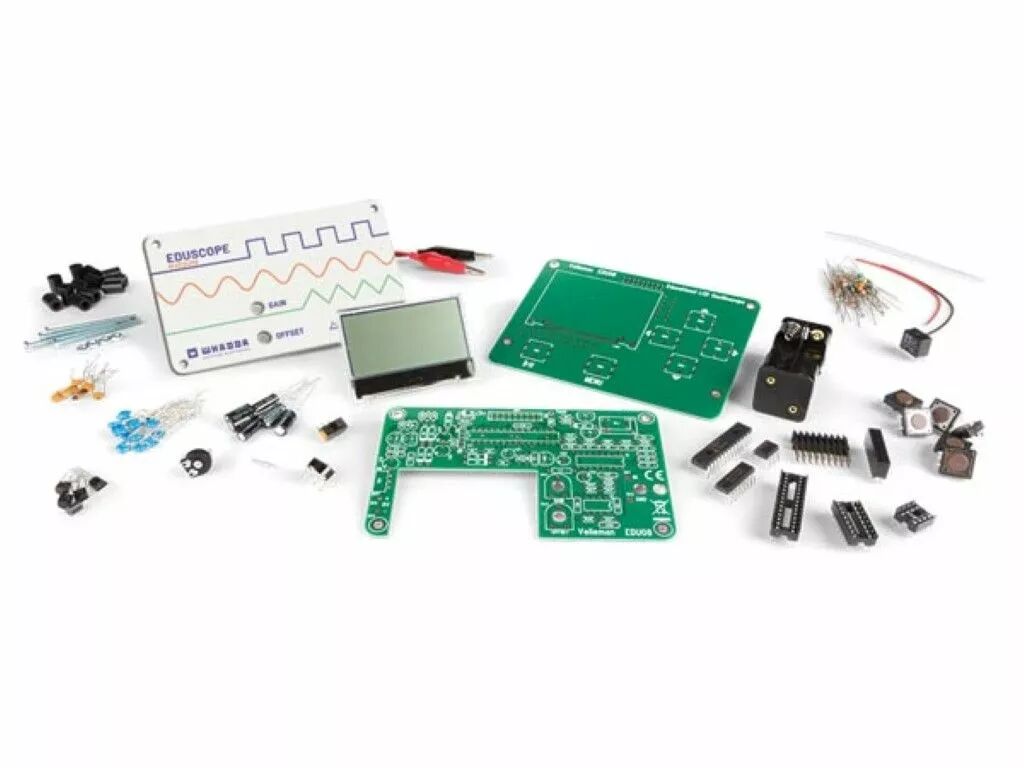

Construisez votre propre oscilloscope et apprenez à visualiser les signaux. Découvrez les signaux que vous découvrez dans la vie réelle !
Malgré son faible coût, cet oscilloscope possède de nombreuses fonctionnalités que l'on trouve uniquement sur des unités coûteuses telles que des marqueurs de signaux, la fréquence, les dB, les lectures RMS vraies,...
Une puissante fonction de configuration automatique vous permettra de démarrer en un clin d'½il !
Remarque : Cet oscilloscope ne peut pas être utilisé pour effectuer des mesures sur des tensions supérieures à 30 Vpp.
Caractéristiques
Caractéristiques physiques
- Couleur primaire : Vert
- Couleurs supplémentaires : Noir
- Profondeur du produit : 5.5 cm
- Hauteur du produit : 15.5 cm
- Largeur du produit : 17.5 cm
- Poids Produit : 200 g
Caractéristiques techniques et performances
- Niveau de compétence en codage : non
- Niveau de compétence en électronique : 3
- Niveau de compétence en mécanique : non
- Niveau de compétence en soudure : 5
- Spécifications kits & modules : <ul>
<li>LCD contraste élevé: 64x128pixels avec rétroéclairage LED blanc</li>
<li>taux d'échantillonnage max. : 1MS/s pour les signaux répétitifs, 100kS/s en temps réel</li>
<li>Bande passante de l'amplificateur d'entrée: 200kHz (-3dB)</li>
<li>mesures jusqu'à 100kHz</li>
<li>impédance d'entrée: 100kohms // 20pF</li>
<li>Tension d'entrée max: 30Vcrête (AC + DC)</li>
<li>couplage d'entrée: CC/CA</li>
<li>Résolution AD: 8bits</li>
<li>modes d'exécution: course simple</li>
<li>niveau déclenchement 16 étapes</li>
</ul> - Spécifications extra kits & modules : <ul>
<li>Plage de base de temps 15étapes, de 10s/division à 500ms/division</li>
<li>plage de sensibilité d'entrée 6étapes, de 100mV/division à 5V/division</li>
<li>sortie de test: 1,95kHz / 3,3Vpp</li>
<li>Configuration entièrement automatique pour: Volt/div et temps/div (ou manuel)</li>
<li>sensibilité jusqu'à 10mV</li>
<li>lectures: DC, AC+DC, true RMS, dBm, Vpp, min. & max.</li>
<li>lecture des marqueurs de temps et de tension</li>
<li>Lecture de fréquence (à travers des marqueurs)</li>
<li>Fonctionnement sur piles: 4piles AAA (max. 100mA) (non incluses)</li>
<li>mode d'économie d'énergie</li>
</ul> - Montage requis : Oui
Installation et montage
- Langues du manuel d'instructions : néerlandais,anglais,français,allemand,espagnol
