Description
Présentation du produit

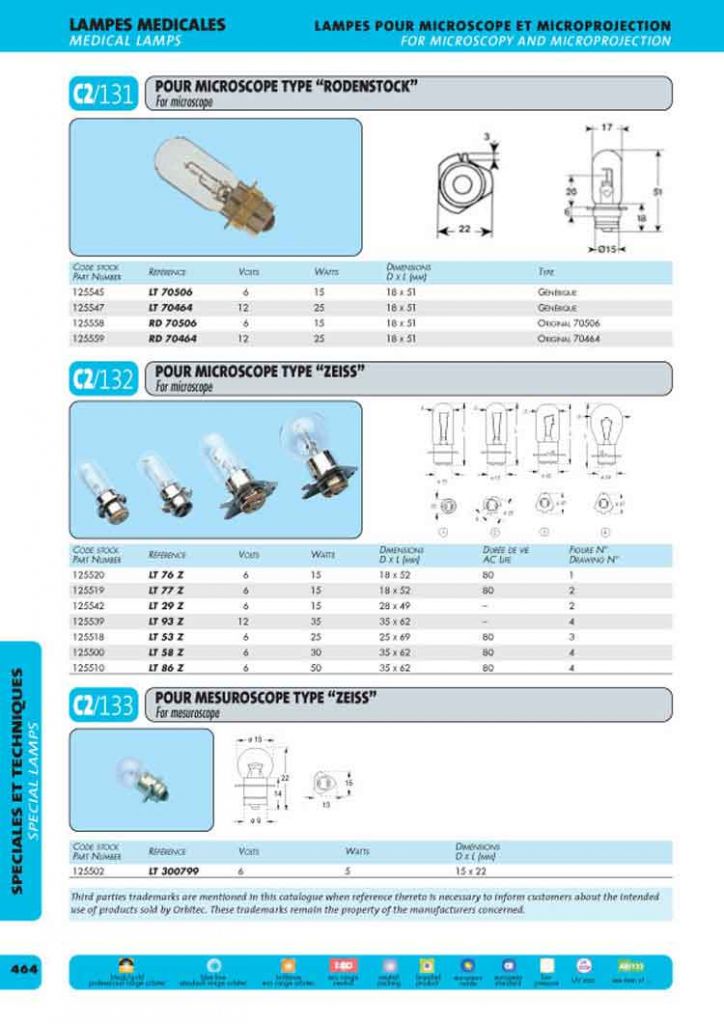

Cette lampe pour mesuroscope de type Zeiss fournit la source lumineuse utilisée par le système optique de l'instrument. Elle sert à remplacer une lampe usagée dans un montage compatible afin de retrouver l'éclairage nécessaire à l'observation et à la mesure.
Elle est prévue pour une alimentation de 6 V et une puissance de 5 W. Ces valeurs doivent être respectées pour préserver le fonctionnement du circuit d'éclairage et les conditions thermiques autour de l'optique.
Son format de 15 x 22 mm permet de contrôler l'encombrement dans le logement de la lampe. La fixation et la position de la source lumineuse doivent également correspondre au montage de l'appareil.
Caractéristiques techniques
- Marque : Orbitec.
- Référence : 125502.
- Tension nominale : 6 V.
- Puissance : 5 W.
- Dimensions (diamètre x longueur) : 15 x 22 mm.
- Référence complémentaire : LT 300799.
- Destination : mesuroscope de type Zeiss.
Utilisation et conseils pratiques
Comment confirmer le remplacement ? Comparez la désignation de la lampe d'origine et la nomenclature du mesuroscope. La destination Zeiss ne signifie pas que la lampe convient à tous les instruments de cette marque.
Quelle alimentation utiliser ? Attention : lampe 6 V, ne pas brancher directement sur le réseau 230 V. Employez l'alimentation et la commande d'éclairage prévues pour l'instrument.
Comment préserver le réglage optique ? Débranchez l'appareil et laissez refroidir la lampe avant intervention. Respectez son sens de montage et effectuez le centrage ou le réglage d'éclairage demandé par la notice de maintenance.
Caractéristiques
- Culot
- Tension
- Poids
