Lcd 16 x 1 bottom view transflectif - avec retro-eclairage (LCD1601BLC)

SPECIFICATIONS :

-rétro-éclairage: LED
-type d'afficheur + couleur: TN gris
-caractéristiques:
-5 x 8 points avec curseur
-contrôleur incorporé (KS0066U ou équivalent)
-alimentation +5V
-duty cycle 1/16
-BKL piloté via pin1 (broche 1), pin2, ou pin15, pin16 ou A, K
-valeurs max. absolues:
-alimentation (Vdd-Vss): 10 à 40°
-tension d'entrée (Vi): 150ms
-électroniques:
-tension d'entrée (Vdd): 4.7 ~ 5.5V (à +5V) / 2.7 ~ 5.3V (à +3.3V)
-courant d'alimentation (Idd): 1.3mA typ. (à Vdd = 5V)
-tension de pilotage recommandée pour LCD (Vdd-V0): 4.3 ~ 4.7V (à 25°)
-tension directe de la LED (Vf): 4.2V typ. (à 25°C)
-courant direct de la LED (If): 110mA (à 25°C)

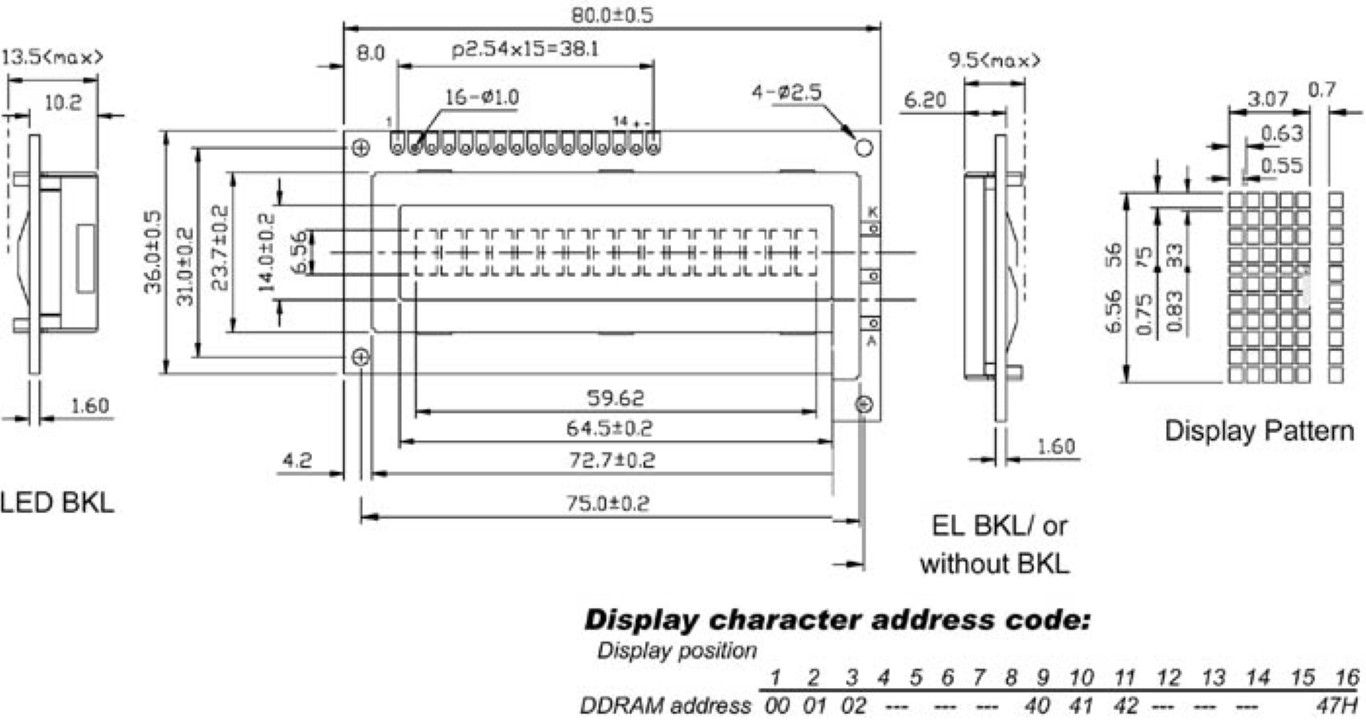

-mécaniques:
-dimensions module: 80.0 x 36.0mm
-dimensions écran: 64.5 x 14.0mm
-dimensions des points: 0.55 x 0.75mm
-dimensions des caractères: 3.07 x 6.56mm
-broches:
-GND: 1 (Vss)
-+5V: 2 (Vdd)
-contrast adjustment: 3 (V0)
-H/L register select signal: 4 (RS)
-H/L read/write signal: 5 (R/W)
-H/L enable signal: 6 (E)
-H/L data bus lines: 7 ~ 14 (DB0 ~ DB7)
-+4.2V for BKL: 15 (A)
-power supply for BKL (0V): 16 (K)



Voir notice et fiche technique fabricant
